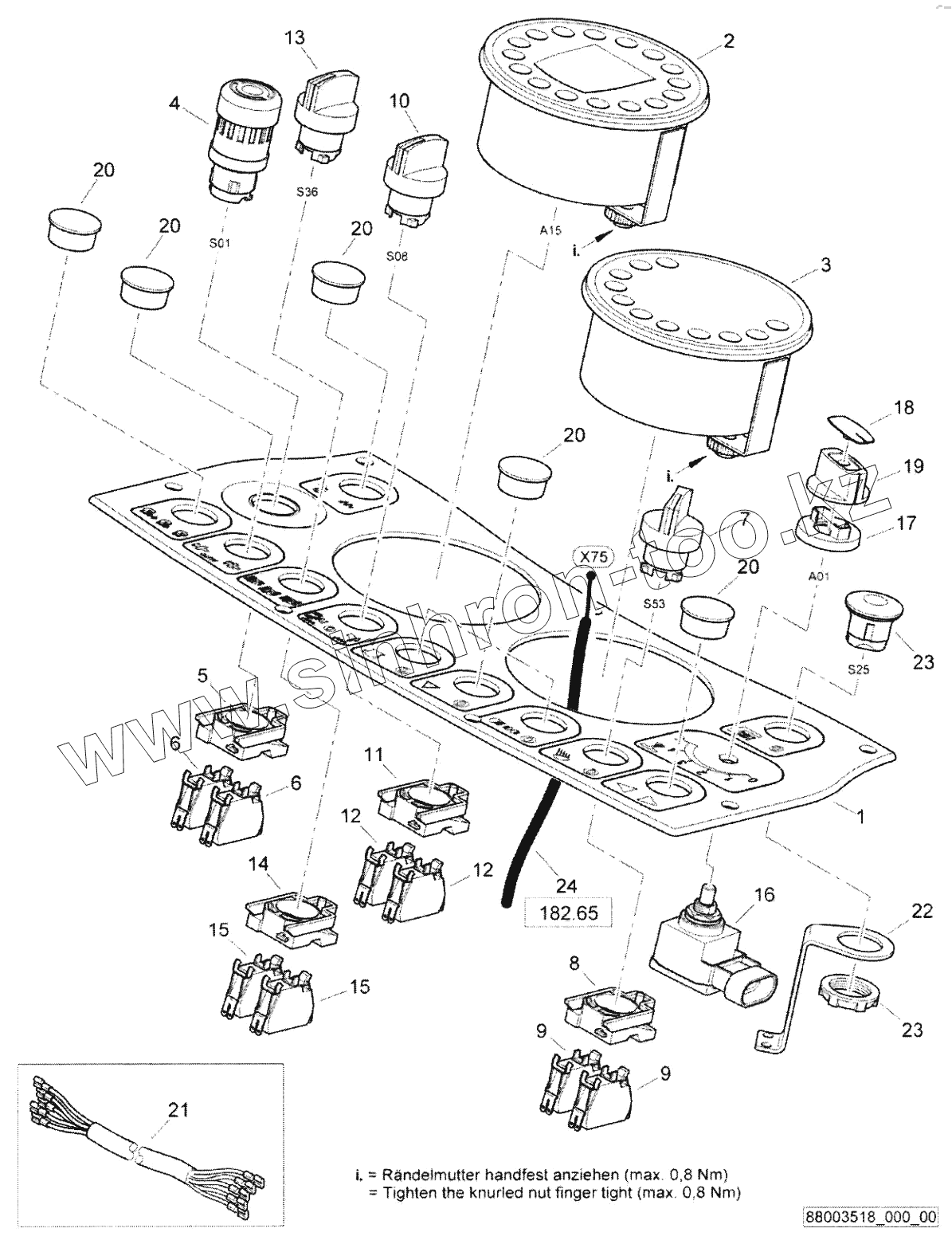

Каталог запасных частей к технике: BOMAG BW120AD-5. Instruments, assembled
1
1
1
1
2
3
4
5
6
6
7
8
9
9
10
11
12
12
13
14
15
15
16
17
18
19
20
20
20
20
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 46330203 | Decal, operation | |
| 1 | 05767709 | Temperature sensor | |
| 2 | 05751455 | Monitoring module | |
| 3 | 88003295 | Display | |
| 4 | 05762373 | Front element | |
| 5 | 05762300 | Fastening flange | |
| 6 | 05762301 | Switch,normally closed | |
| 7 | 05762303 | Front element | |
| 8 | 05762300 | Fastening flange | |
| 9 | 05762302 | Switch,normally open | |
| 10 | 05762305 | Front element | |
| 11 | 05762300 | Fastening flange | |
| 12 | 05762302 | Switch,normally open | |
| 13 | 05762305 | Front element | |
| 14 | 05762300 | Fastening flange | |
| 15 | 05762301 | Switch,normally closed | |
| 16 | 05767313 | Load-tap-changer | |
| 17 | 05750265 | Cover | |
| 18 | 06510351 | Cover | |
| 19 | 06510355 | Knob | |
| 20 | 06510177 | Cover | |
| 21 | 88075609 | Wire harness | |
| 22 | 58250165 | Plate | |
| 23 | 05762362 | Plug | |
| 24 | 65120156 | Wire harness |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
