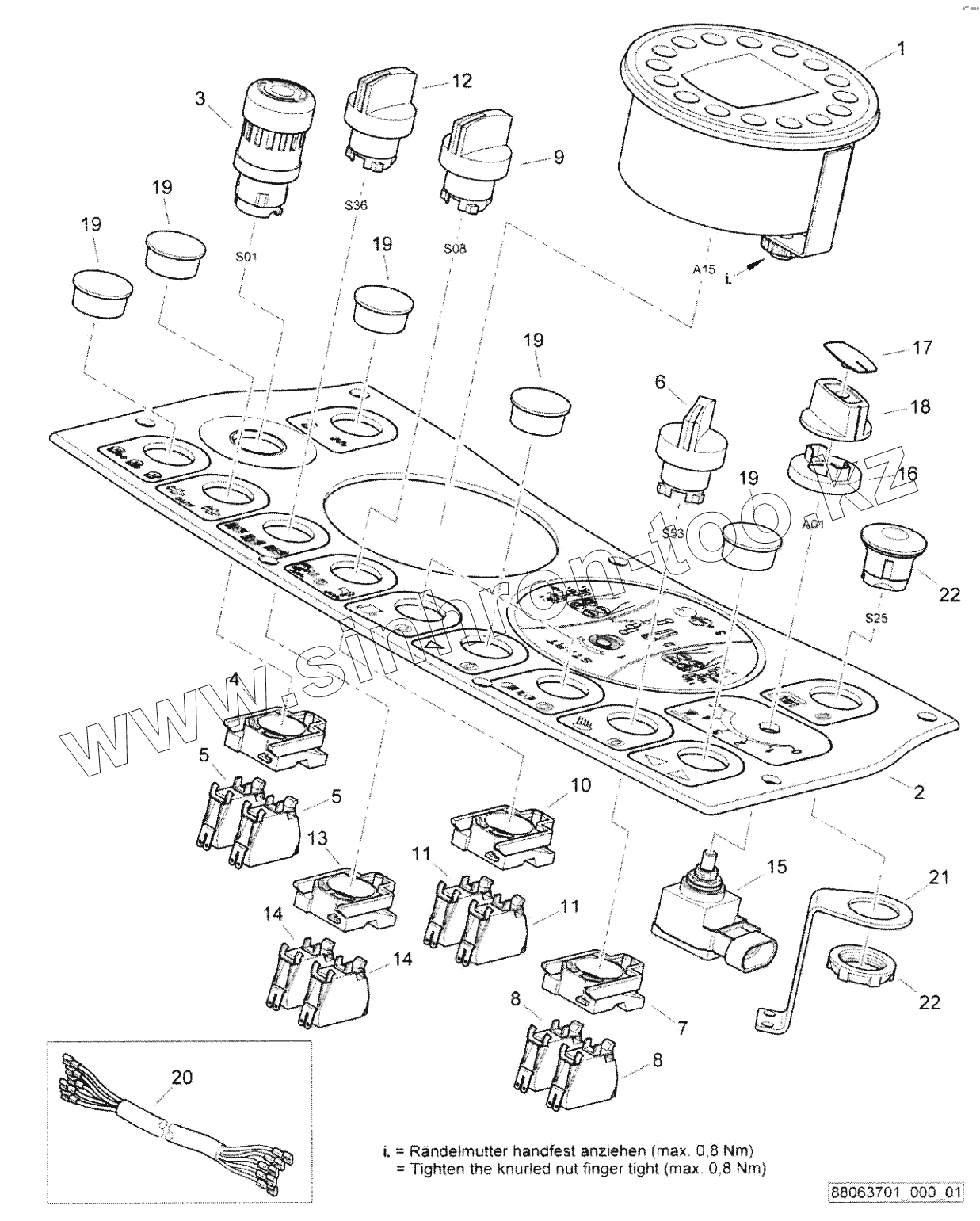

Каталог запасных частей к технике: BOMAG BW120AD-5. Instruments, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
17
18
19
19
19
19
19
20
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
1 05751455 Monitoring module
2 88063602 Decal. operation
3 05762373 Front element
4 05762300 Fastening flange
5 05762301 Switch,normally closed
6 05762303 Front element
7 05762300 Fastening flange
8 05762302 Switch,normally open
9 05762305 Front element
10 05762300 Fastening flange
11 05762302 Switch,normally open
12 05762305 Front element
13 05762300 Fastening flange
14 05762301 Switch,normally closed
15 05767313 Load-tap-changer
16 05750265 Cover
17 06510351 Cover
18 06510355 Knob
19 06510177 Cover
20 88075609 Wire harness
21 58250165 Plate
22 05762362 Plug
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
