Каталог запасных частей к технике: BOMAG BW120AD-5. Fuel system

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

5

5

6

6

7

8

8

9

10

11

12

13

14

15

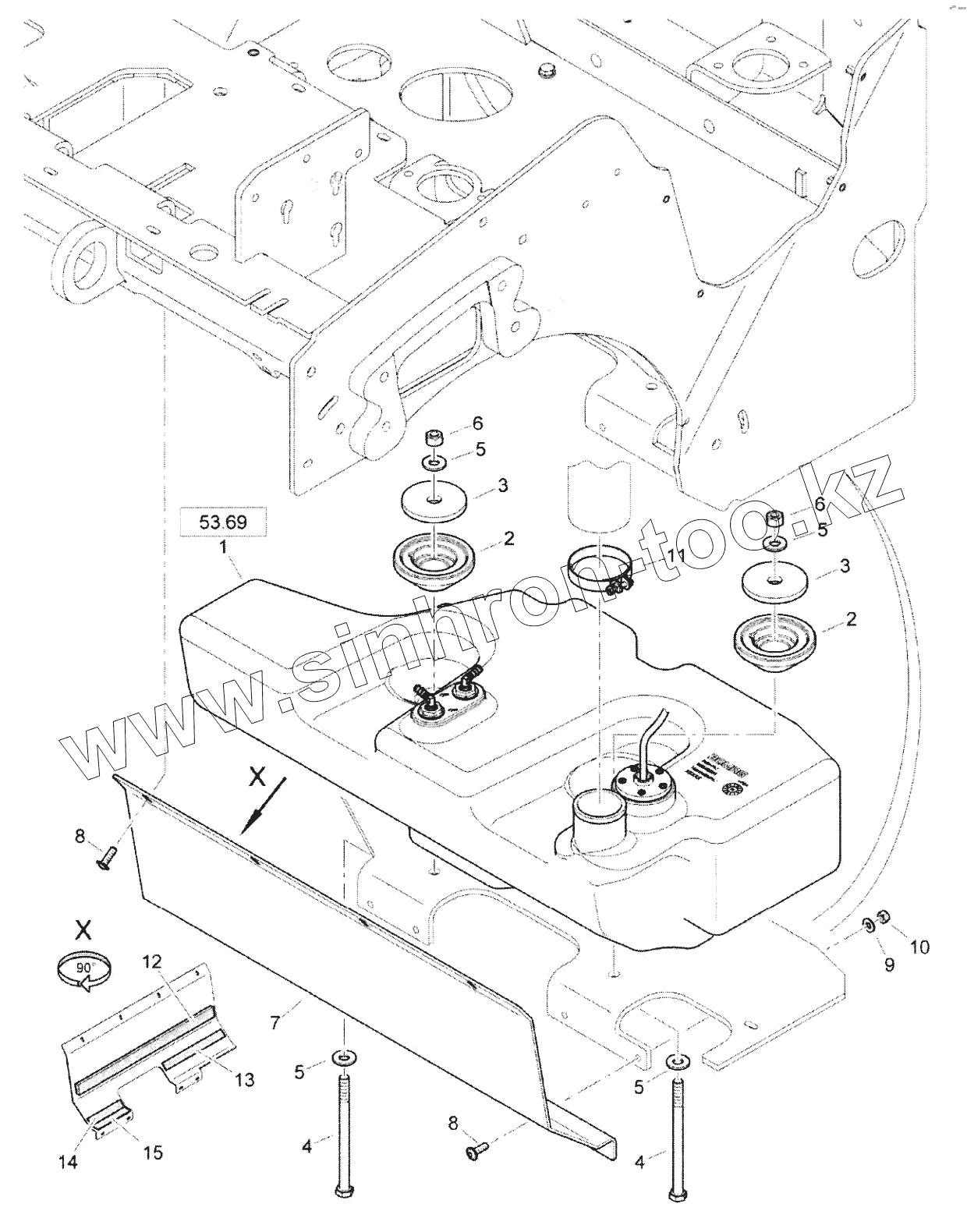

Позиция на иллюстрации	Заводской номер детали		Название детали
1	88049002		Fuel tank
2	95650430		Cone
3	57161206		Washer
4	07131281		Hexagon bolt
5	08752130		Spring washer
6	08131218		Safety nut
7	88049004		Guard
8	07210825		Lens head screw
9	08752084		Spring washer
10	08130813		Safety nut
11	05551468		Hose clip
12	00652071		Expanded rubber
13	00652071		Expanded rubber
14	00652071		Expanded rubber
15	00652071		Expanded rubber
