Каталог запасных частей к технике: BOMAG BW120AD-5. Front Frame

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

13

14

15

16

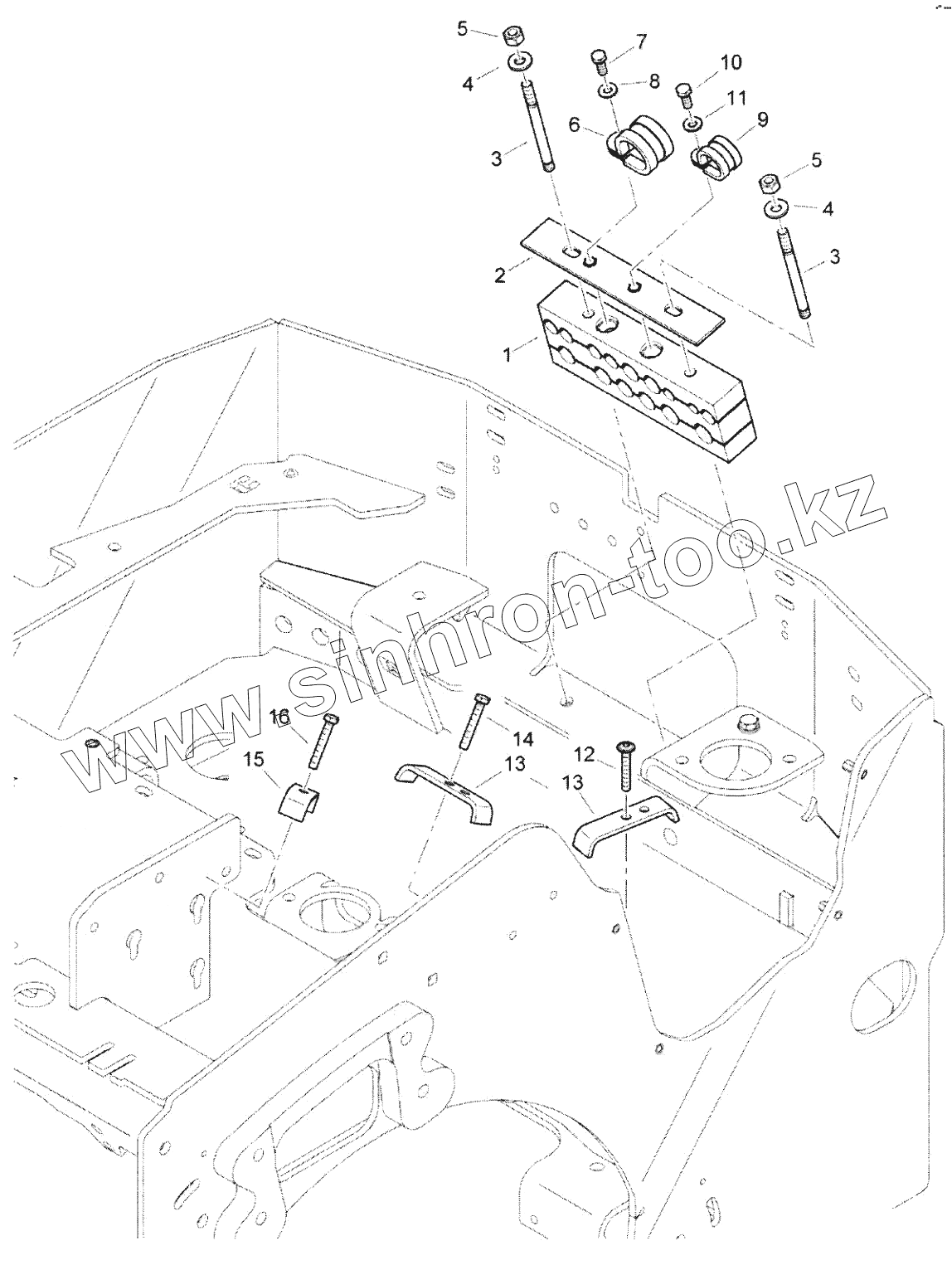

Позиция на иллюстрации	Заводской номер детали		Название детали
1	88053052		Pillow block
2	88053066		Flat steel
3	07591070		Pin screw
4	08752106		Spring washer
5	08131016		Safety nut
6	05551922		Tube clamp
7	07140834		Hexagon bolt
8	08752084		Spring washer
9	05551907		Tube clamp
10	07140834		Hexagon bolt
11	08752084		Spring washer
12	07210821		Pens head screw
13	46220272		Clamp
14	07140857		Hexagon bolt
15	05552332		Fastening clamp
16	07140857		Hexagon bolt
