Каталог запасных частей к технике: BOMAG BW120AD-5. Front Frame

Тип техники

Марка

Модель

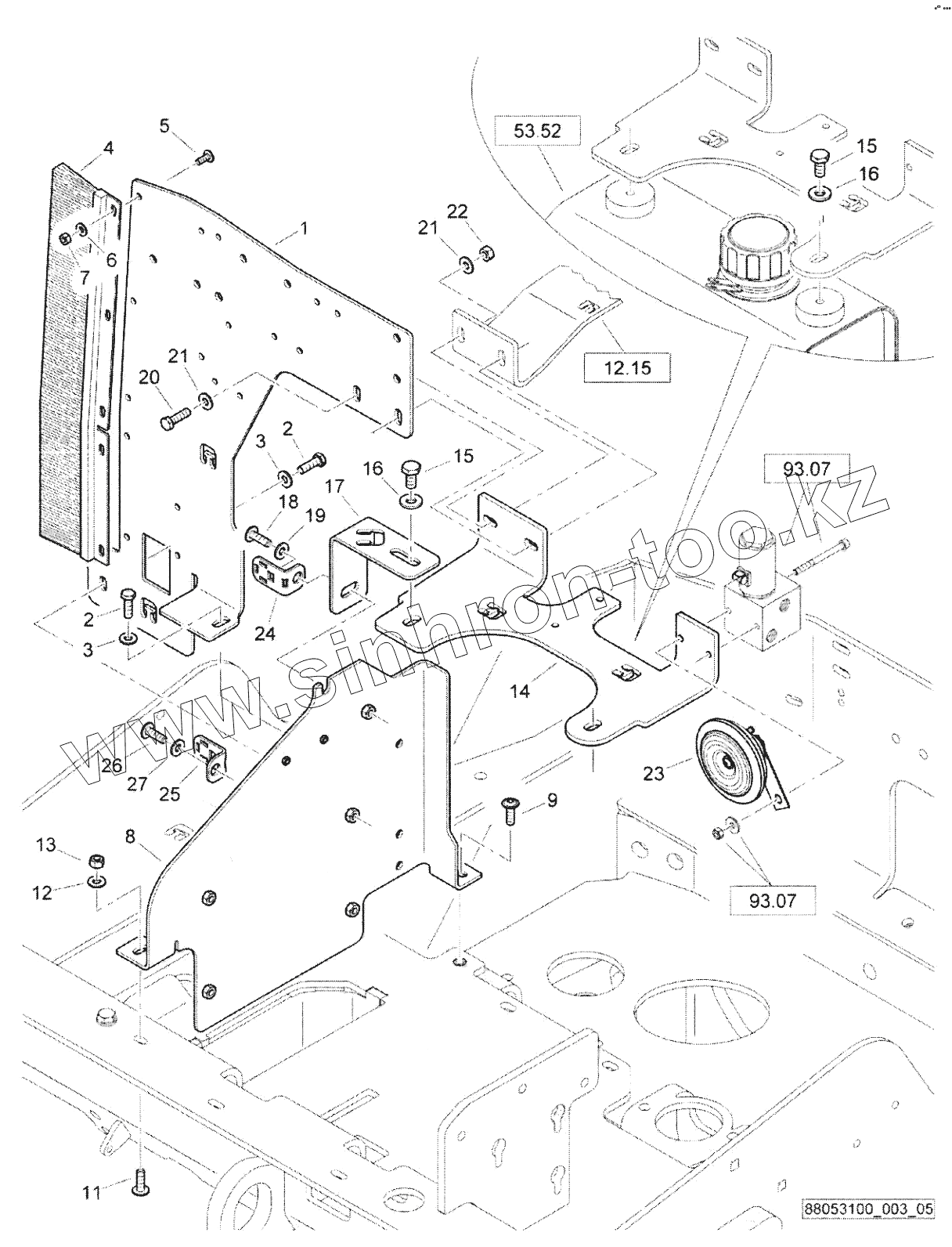

Схема

1

2

2

3

3

4

5

6

7

8

9

11

12

13

14

15

15

16

16

17

18

19

20

21

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	88053140		Baffle
2	07140834		Hexagon bolt
3	08752084		Spring washer
4	88052078		Sealing brush
5	07210616		Lens head screw
6	08751064		Spring washer
7	08130611		Safety nut
8	88053120		Supporting plate
9	07210825		Lens head screw
11	07210825		Lens head screw
12	08752084		Spring washer
13	08130813		Safety nut
14	88053138		Holder
15	07141017		Hexagon bolt
16	08752106		Spring washer
17	65050326		Angle
18	07210825		Lens head screw
19	08752084		Spring washer
20	07140842		Hexagon bolt
21	08752084		Spring washer
22	08130813		Safety nut
23	05766864		Horn
24	87611962		Cableclip
25	87611962		Cableclip
26	07210825		Lens head screw
27	08752084		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
