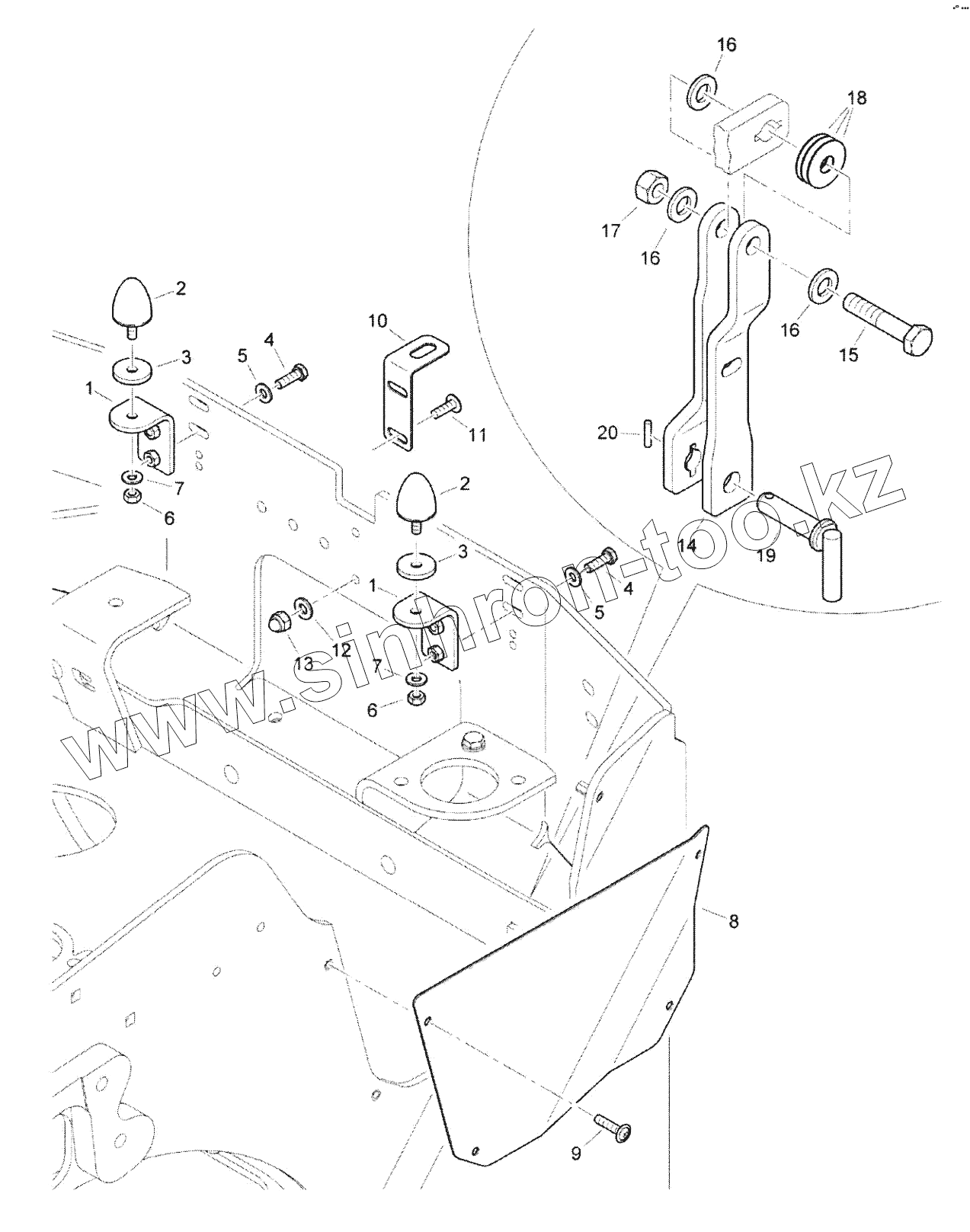

Каталог запасных частей к технике: BOMAG BW120AD-5. Front Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
5
7
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 88052058 Angle
2 06143136 Stop buffer
3 69040261 Washer
4 07140834 Hexagon bolt
5 08752084 Spring washer
5 08110813 Hexagon nut
7 08752084 Spring washer
8 88053054 Cover plate
9 07140641 Hexagon bolt
10 65050205 Eye
11 07210896 Lens head screw
12 08752084 Spring washer
13 08240812 Domed cap nut
14 65060144 Safety device
15 07131226 Hexagon bolt
16 08511324 Washer
17 08131218 Safety nut
18 09290250 Belleville spring
19 65060143 Bolt
20 09150410 Dowel pin
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
