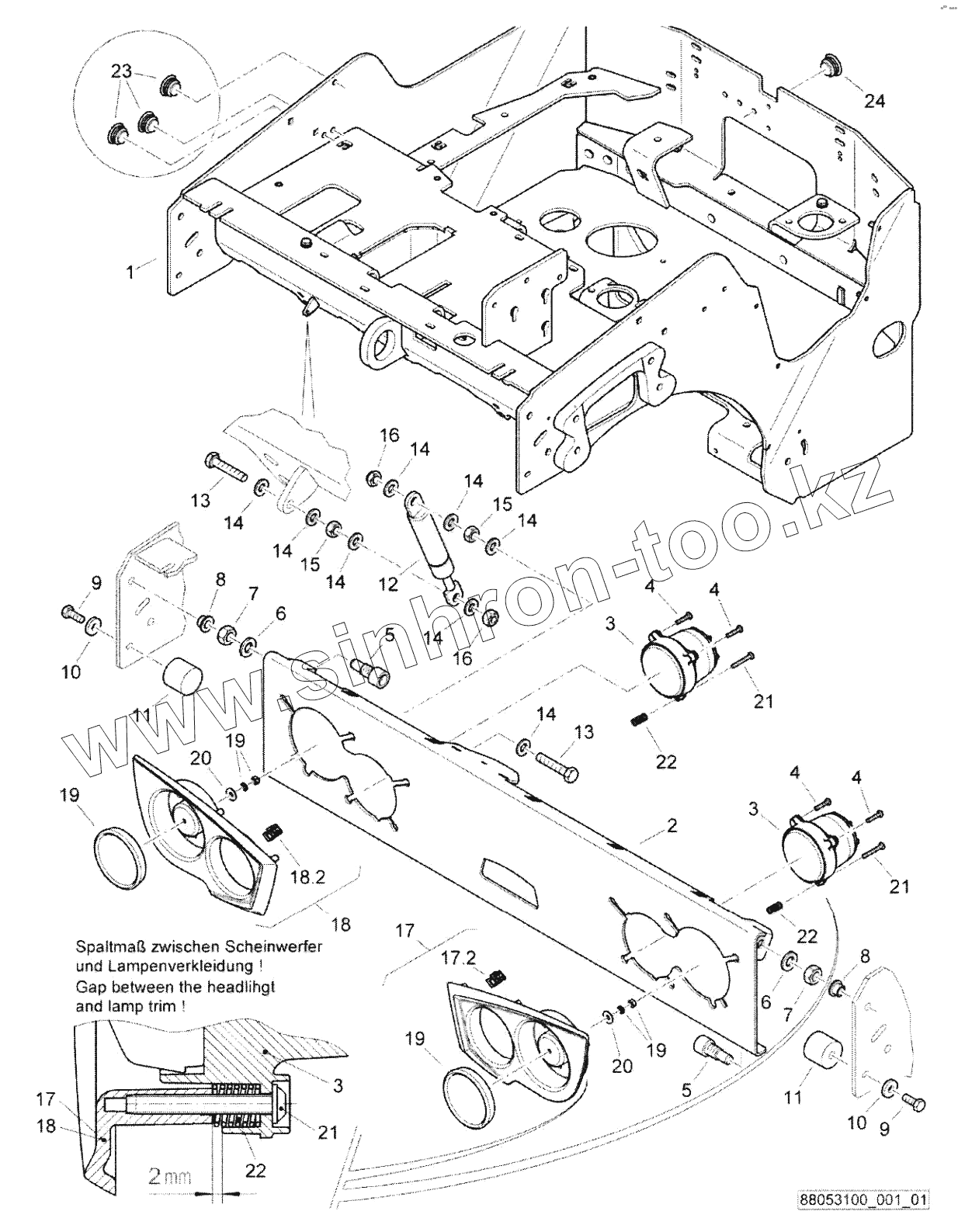

Каталог запасных частей к технике: BOMAG BW120AD-5. Front Frame
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
13
14
14
14
14
14
14
14
14
15
15
16
16
17
17
17.2
18
18
18.2
19
19
19
19
20
20
21
21
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 88053128 | Frame | |
| 2 | 88053053 | Orifice | |
| 3 | 05751373 | Headlight | |
| 4 | 07815004 | Fallow drop screw | |
| 5 | 78320212 | Stud-bolt | |
| 6 | 08511324 | Washer | |
| 7 | 08111218 | Hexagon nut | |
| 8 | 06281204 | Bushing | |
| 9 | 07140818 | Hexagon bolt | |
| 10 | 08752084 | Spring washer | |
| 11 | 06142912 | Stop buffer | |
| 12 | 05050799 | Gas spring | |
| 13 | 07140649 | Hexagon bolt | |
| 14 | 08510612 | Washer | |
| 15 | 08110620 | Hexagon nut | |
| 16 | 08130611 | Safety nut | |
| 17 | 46220377 | Lamp trim assembled | |
| 17.2 | 05756634 | Clamp | |
| 18 | 46220378 | Lamp trim, assembled | |
| 18.2 | 05756634 | Clamp | |
| 19 | 05751287 | Reflector | |
| 20 | 08621053 | Washer | |
| 21 | 07815031 | Fallow drop screw | |
| 22 | 05661375 | Pressure spring | |
| 23 | 06510212 | Plug | |
| 24 | 06510212 | Plug |
