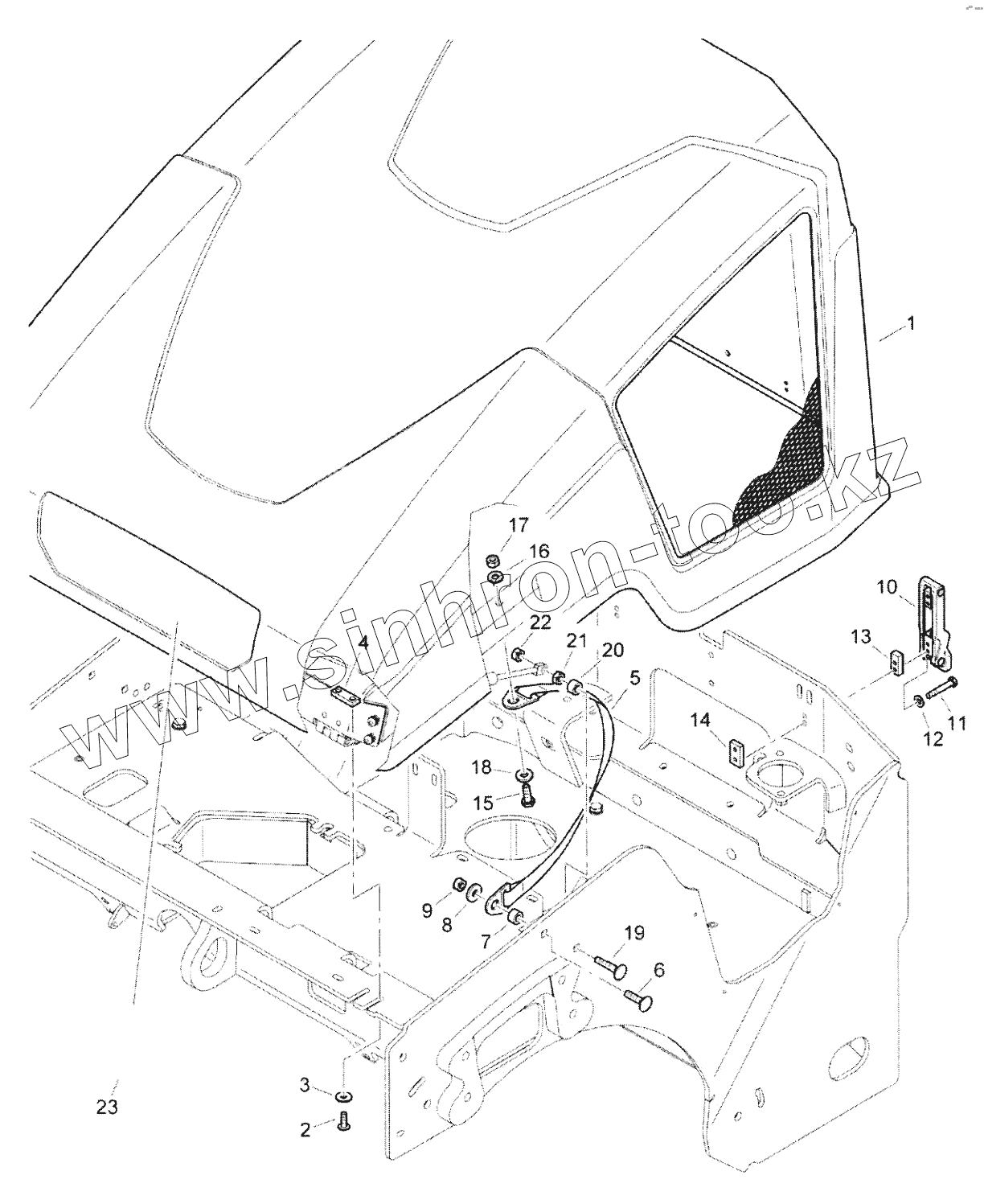

Каталог запасных частей к технике: BOMAG BW120AD-5. Engine Hood

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 83411719 Engine hood
2 07210825 Lens head screw
3 08621084 Washer
4 51130405 Flat steel
5 46240131 Band, belt
6 07281008 Flat head screw
7 80030211 Spacer piece
8 08501028 Washer
9 08131016 Safety nut
10 05932156 Lock
11 07130512 Hexagon bolt
12 08751053 Spring washer
13 46340111 Spacer piece
14 46340129 Tapped block
15 07141030 Hexagon bolt
16 08752106 Spring washer
17 08131016 Safety nut
18 08501028 Washer
19 07281010 Flat head screw
20 80030211 Spacer piece
21 08111016 Hexagon nut
22 08131016 Safety nut
23 00831921 Decal
24 05050744 Gas spring
25 08130813 Safety nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
