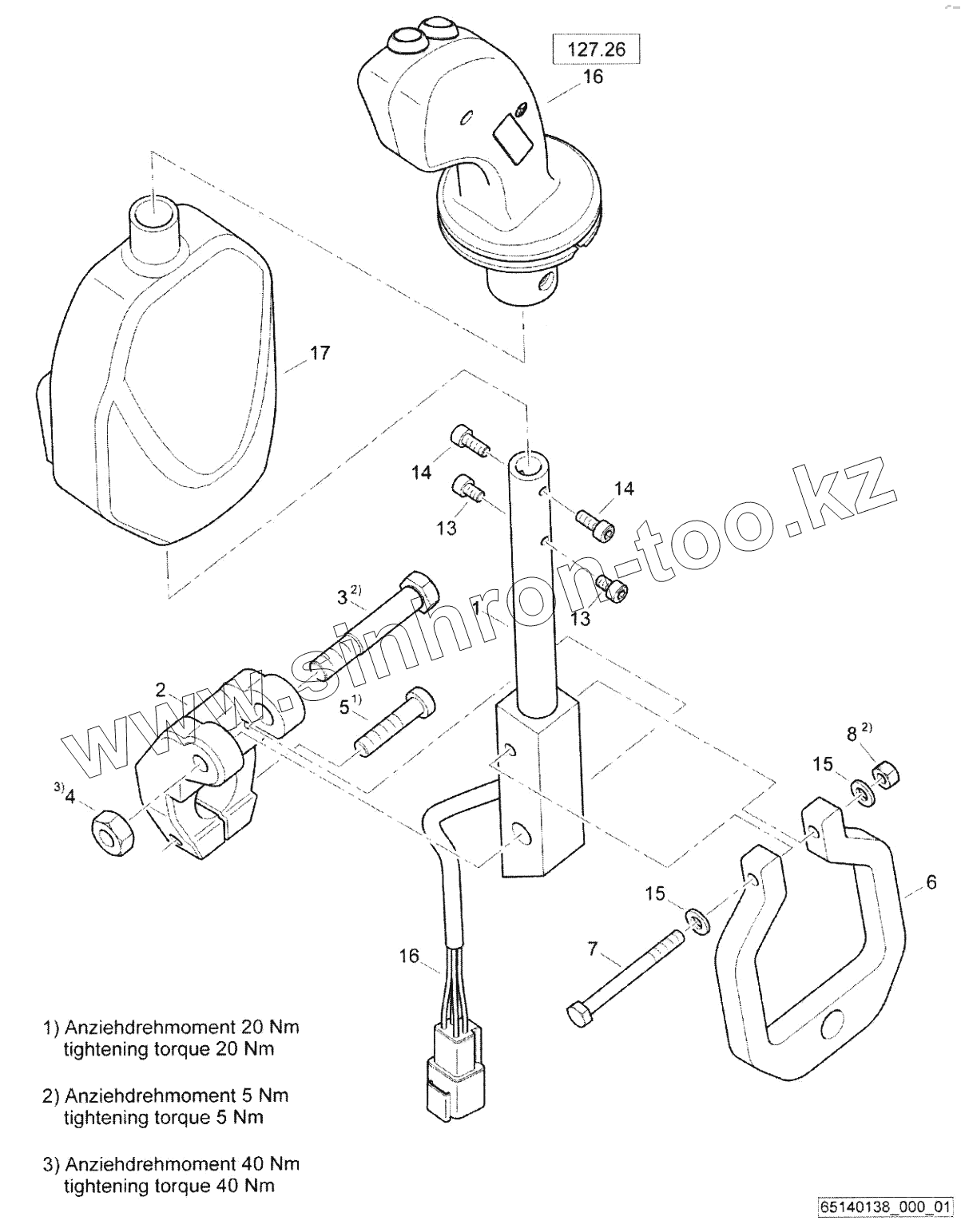

Каталог запасных частей к технике: BOMAG BW120AD-5. Double travel lever, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
13
13
14
14
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 88069106 Lever
2 46420157 Clamping holder
3 05568781 Precision hexagon bolt
4 08111016 Hexagon nut
5 07240821 Socket-head cap screw
6 46420158 Driver
7 07130640 Hexagon bolt
8 08130611 Safety nut
13 07230507 Socket-head cap screw
14 07230505 Socket-head cap screw
15 08510612 Washer
16 46420193 Handle
17 46420178 Trim
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
