Каталог запасных частей к технике: BOMAG BW120AD-5. Actuation

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

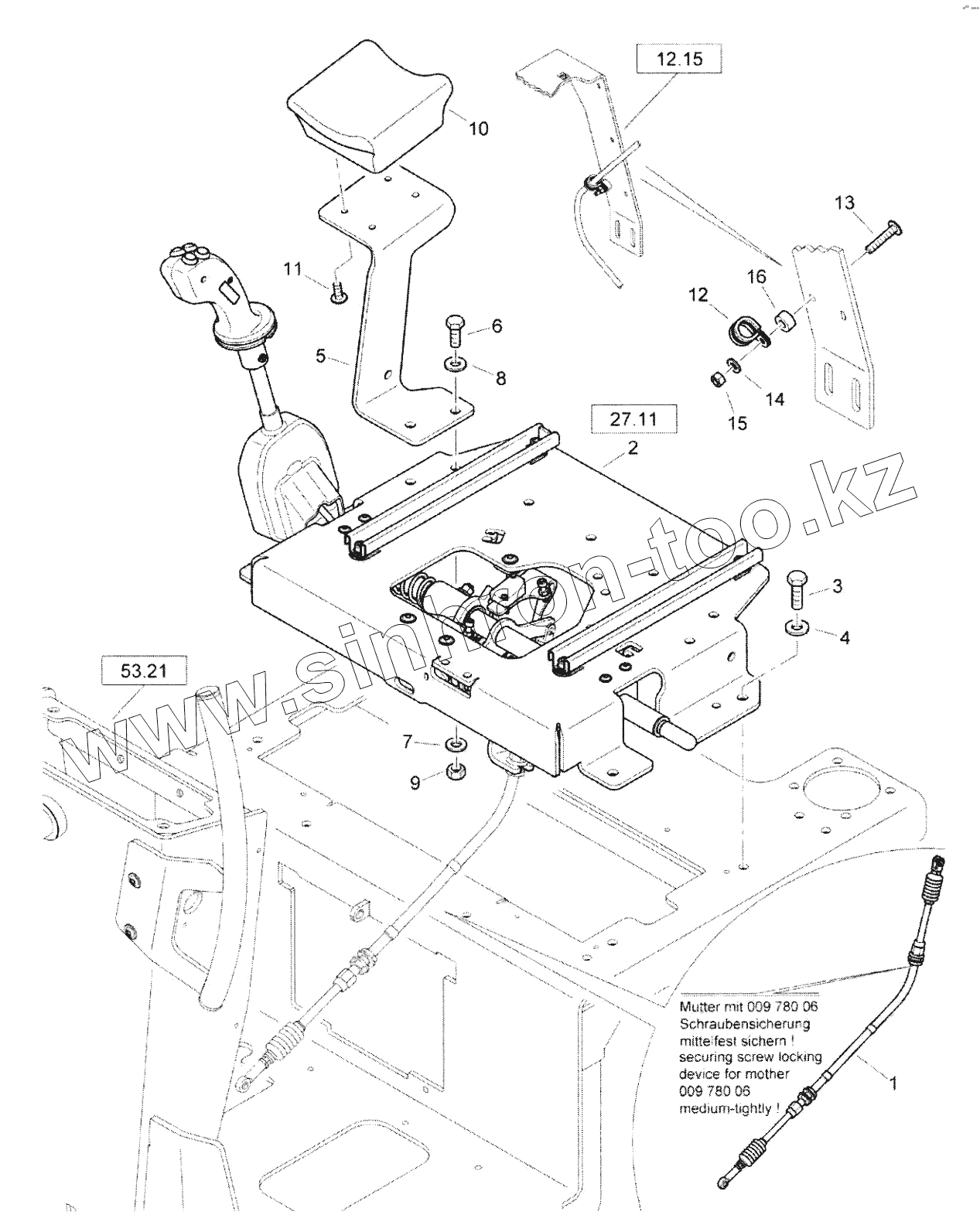

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05939011		Travel actuation
2	88069110		Control
3	07141027		Hexagon bolt
4	08752106		Spring washer
5	88069009		Supporting plate
6	07141030		Hexagon bolt
7	08511021		Washer
8	08511021		Washer
9	08131016		Safety nut
10	87610045		Arm rest
11	07210616		Lens head screw
12	05551908		Tube clamp
13	07210818		Lens head screw
14	08510817		Washer
15	08130813		Safety nut
16	54240206		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
