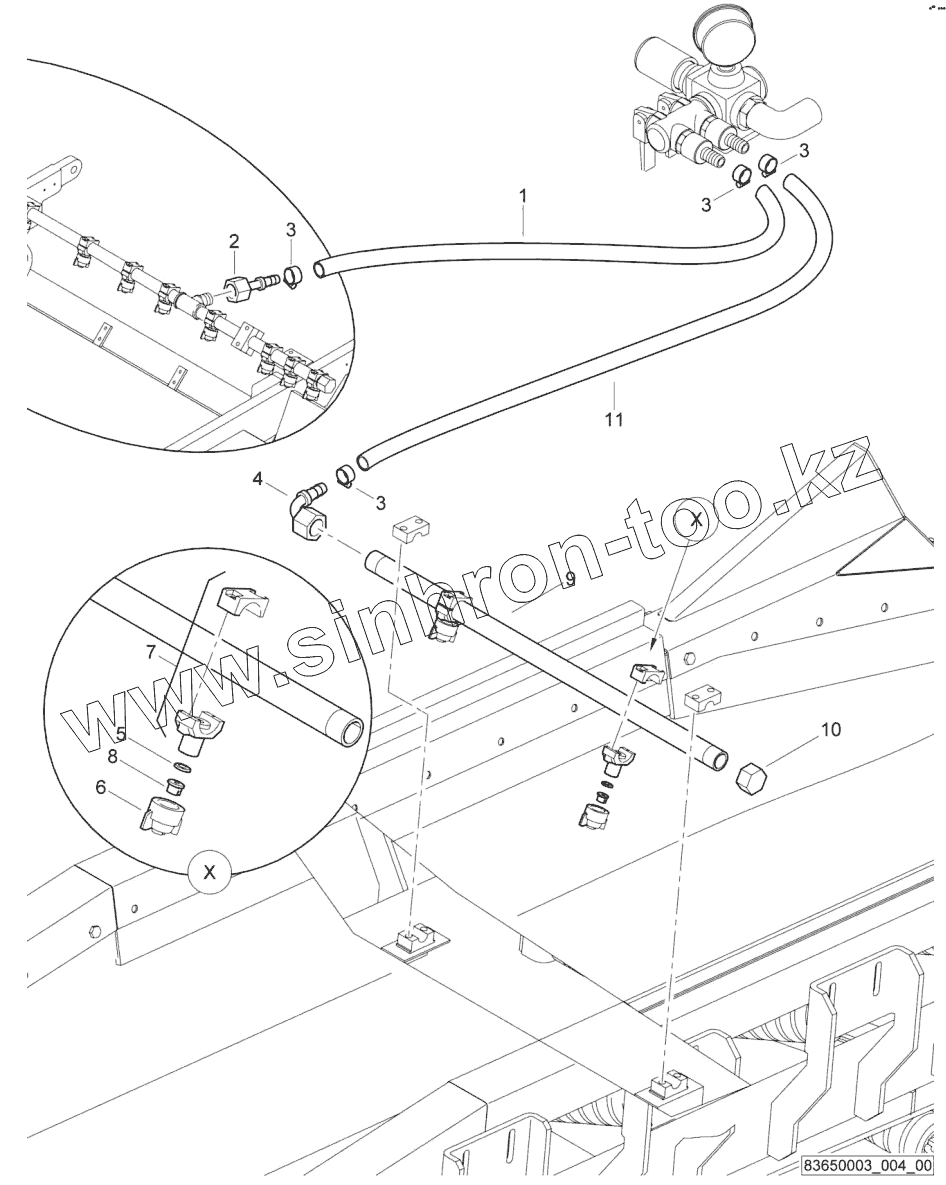

Каталог запасных частей к технике: BOMAG BM1300-30-2. Water sprinkler system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 321350014 Tube
2 322131041 Connection
3 323081006 Tube clamp
4 322131032 Connection
5 348020066 Seal
6 348020065 Grooved nut
7 348020064 Clamp
8 348020067 Nozzle
9 D2322005 Spray ramp
10 324164020 Plug
11 321350014 Tube
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
