Каталог запасных частей к технике: BOMAG BM1300-30-2. Valve

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

3

3

3

3

4

5

5

6

7

8

9

10

11

12

12

12

12

13

14

15

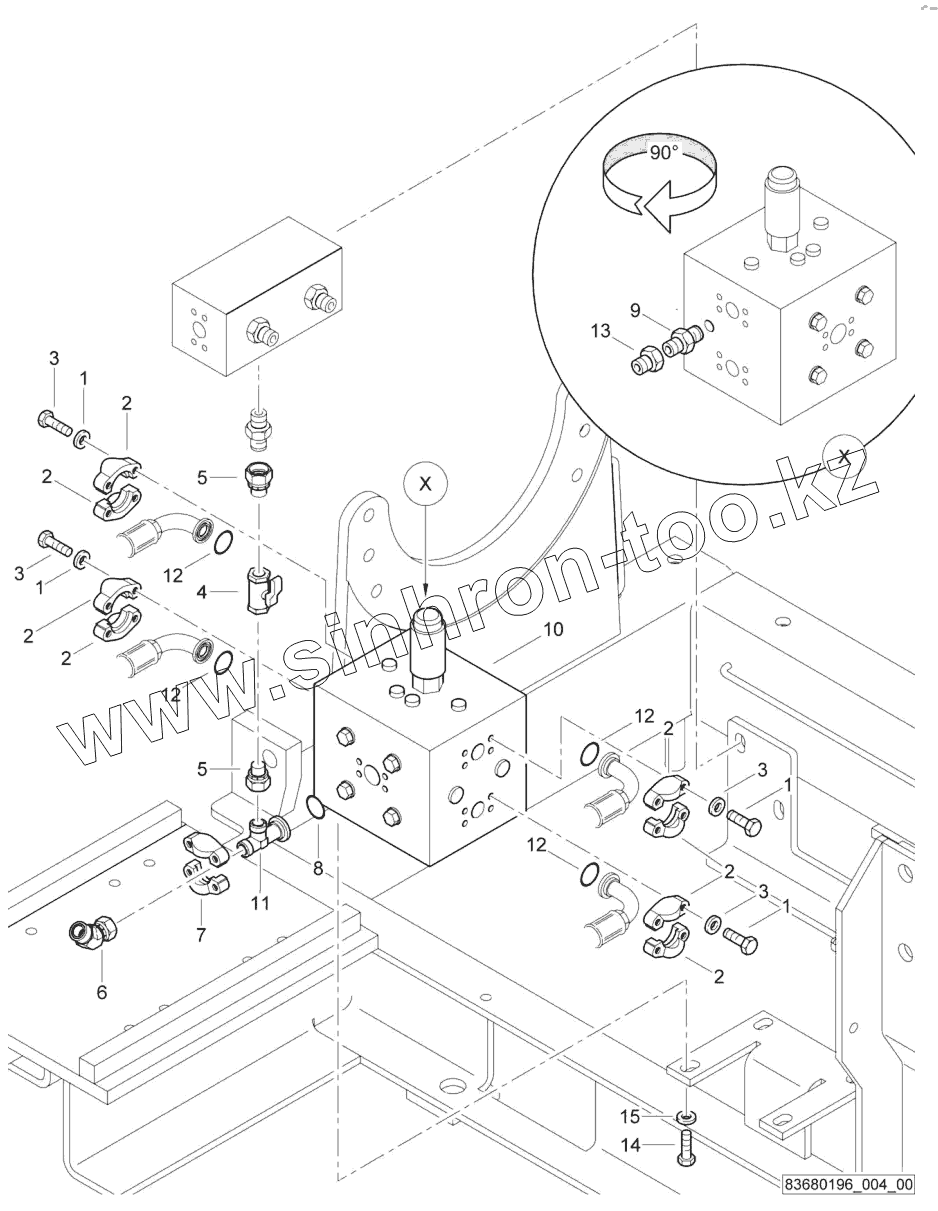

Позиция на иллюстрации	Заводской номер детали		Название детали
1	323104526		Washer
2	05814107		Half, flange, SAE
3	07230822		Socket-head cap screw
4	328070110		Cock valve
5	05543020		Socket
6	05540260		Adjustable angular union
7	05814102		Half, flange, SAE
8	06220256		Loop ring
9	322105509		Connection
10	330140110		Valve
11	322108011		Connection
12	06220185		Loop ring
13	05542284		Reducing union
14	07141027		Hexagon bolt
15	08752106		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
