Каталог запасных частей к технике: BOMAG BM1300-30-2. Steering

Тип техники

Марка

Модель

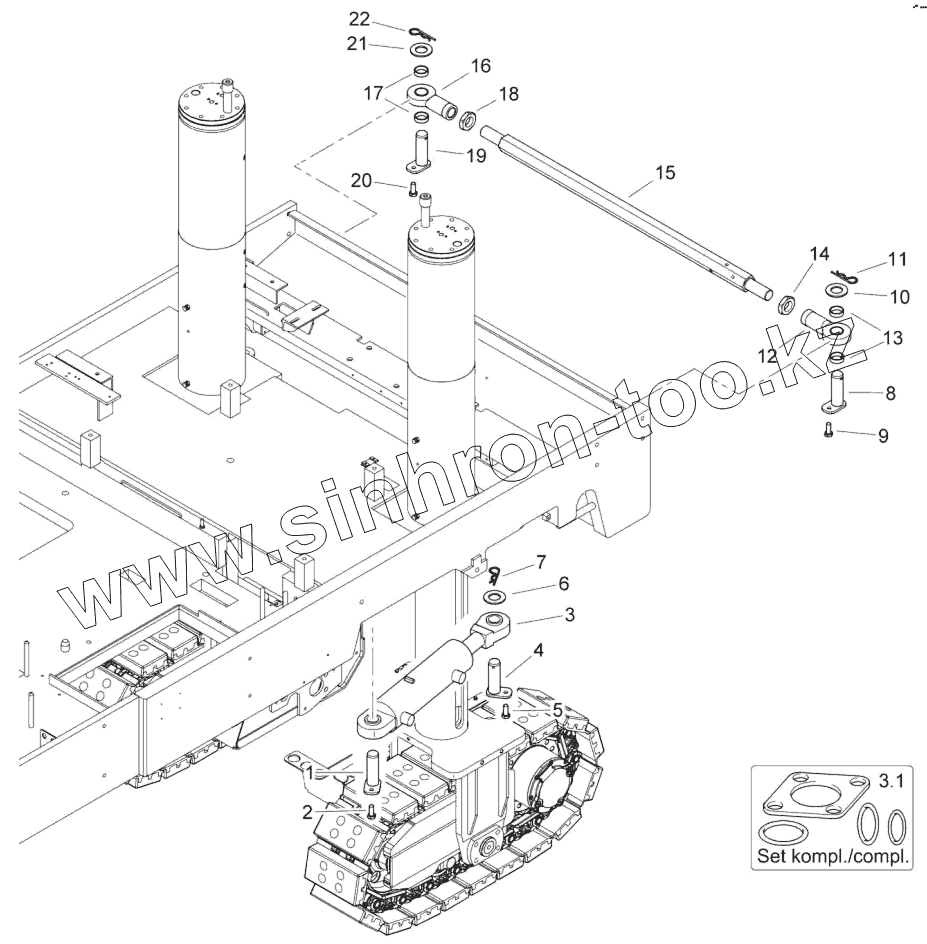

Схема

1

2

3

3.1

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83630129		Collar pin
2	324002208		Screw
3	D2326014		Cylinder barrel
3.1	330553414		Kit,seal
4	83630129		Collar pin
5	324002208		Screw
6	323111030		Washer
7	323074004		Cotter pin
8	83630129		Collar pin
9	324002208		Screw
10	323111030		Washer
11	323074004		Cotter pin
12	05921096		Joint end
13	83630141		Spacer bush
14	324105030		Nut
15	83630158		Tie rod end
16	05921097		Joint end
17	83630141		Spacer bush
18	324105130		Nut
19	83630129		Collar pin
20	324002208		Screw
21	323111030		Washer
22	323074004		Cotter pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
