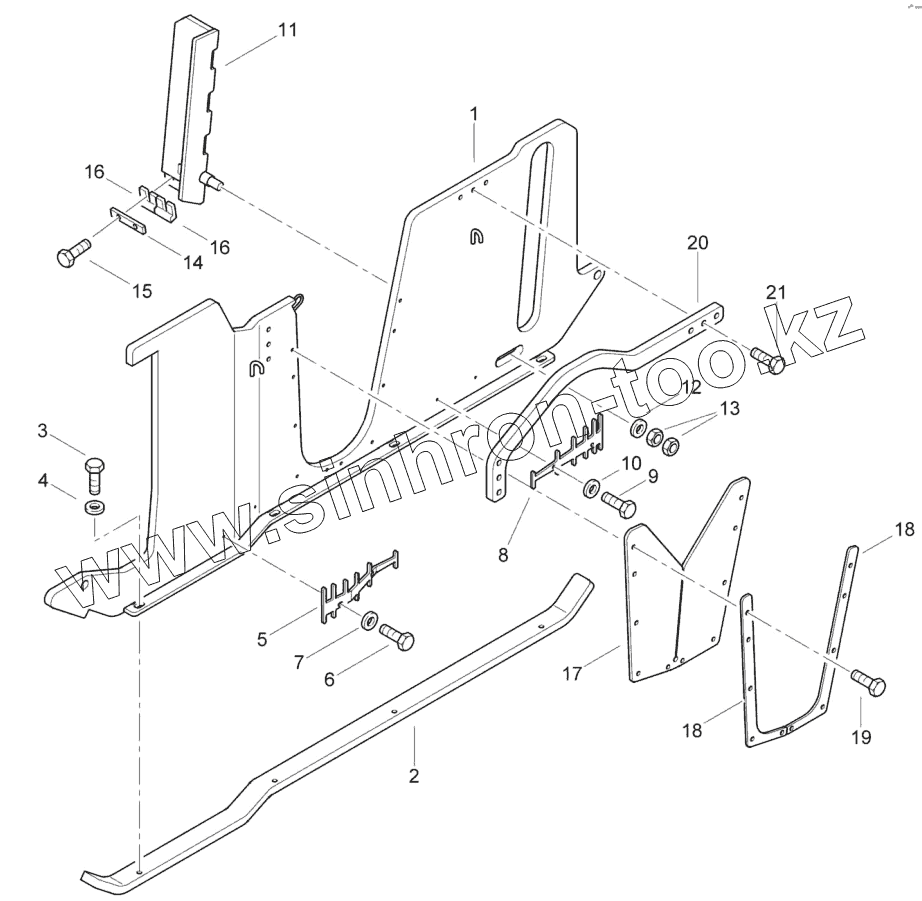

Каталог запасных частей к технике: BOMAG BM1300-30-2. Side piece left

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 83640170 Sheet metal strip
2 83640652 Plate
3 324002290 Screw
4 323111021 Washer
5 83640588 Plate
6 324002130 Screw
7 323111015 Round anchor plate
8 83640589 Plate
9 324002130 Screw
10 323111015 Round anchor plate
11 83640186 Inner guide
12 D2292112 Clamping washer
13 324104020 Nut
14 D2292107 Flat steel
15 324002254 Screw
16 350100001 Scraper tool
17 83640179 Damping rubber
18 83640178 Plate
19 324002254 Screw
20 83640151 Plate
21 324002295 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
