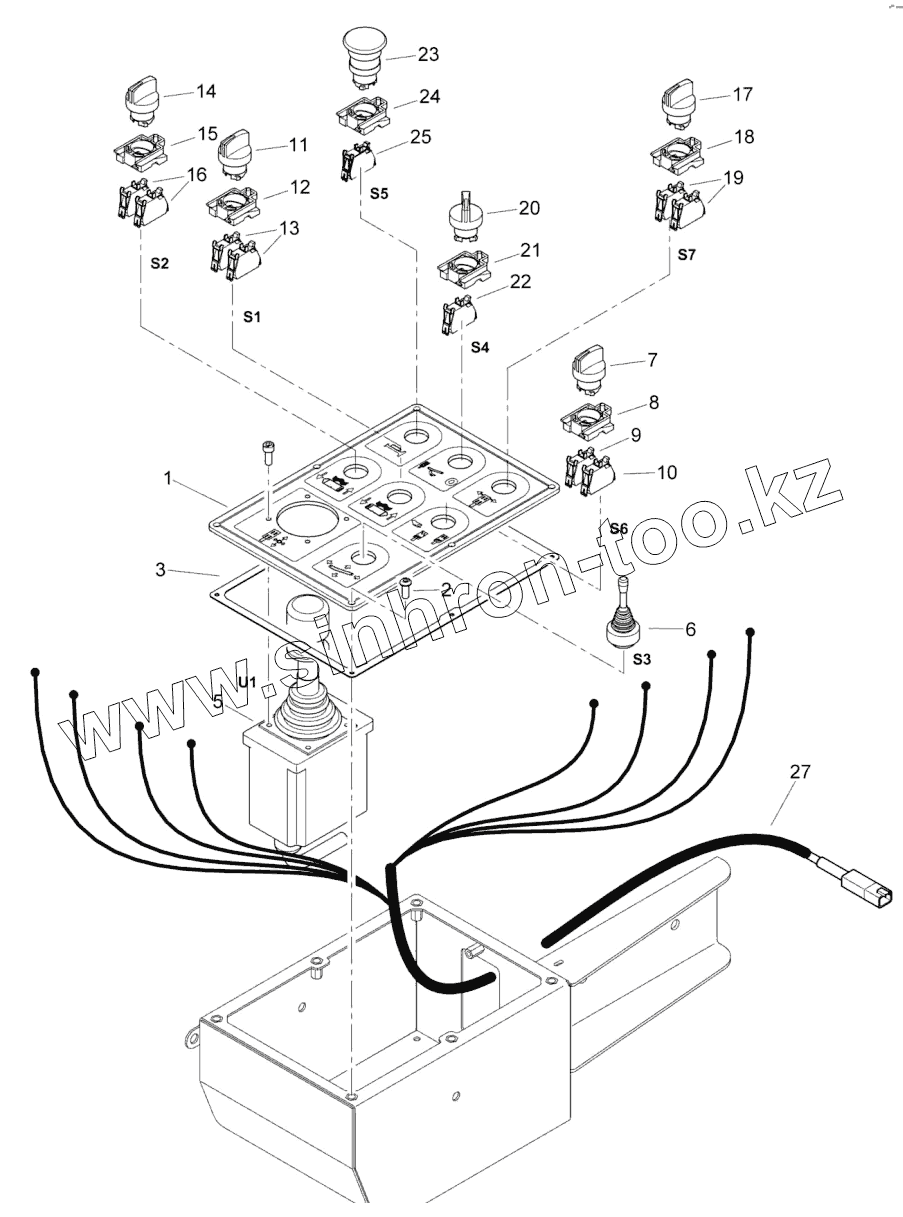

Каталог запасных частей к технике: BOMAG BM1300-30-2. Right arm rest, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
Позиция на иллюстрации Заводской номер детали Название детали
1 83670241 Screen printing
2 07210611 Lens head screw
3 83670243 Compact seal
5 434022652 Manipulator kit
6 05762327 Control switch
7 05762305 Front element
8 05762300 Fastening flange
9 05762302 Switch,normally open
10 05762301 Switch,normally closed
11 05762304 Front element
12 05762300 Fastening flange
13 05762302 Switch,normally open
14 05762304 Front element
15 05762300 Fastening flange
16 05762302 Switch,normally open
17 05762304 Front element
18 05762300 Fastening flange
19 05762302 Switch,normally open
20 05762334 Front element
21 05762300 Fastening flange
22 05762302 Switch,normally open
23 05762332 Front element
24 05762300 Fastening flange
25 05762302 Switch,normally open
27 83670240 Wiring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
