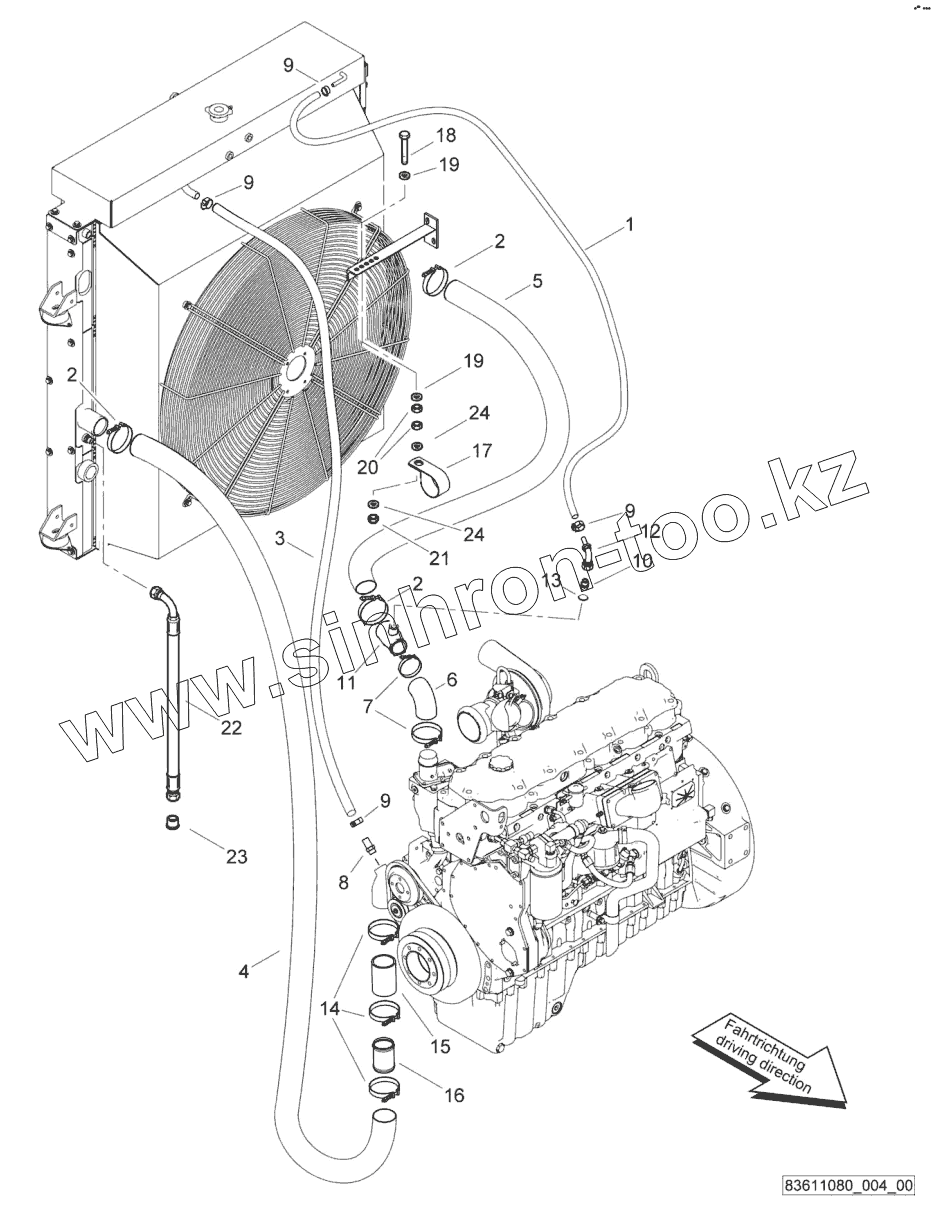

Каталог запасных частей к технике: BOMAG BM1300-30-2. Radiator, assembled

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

8

9

9

9

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	321100021		Tube
2	05552539		Hose clip
3	321353020		Tube
4	321001324		Tube
5	321001324		Tube
6	322003017		Elbow tube
7	05552535		Hose clamp
8	322105108		Connection
9	323083104		Clamp
10	D2325090		Connection
11	D2325028		Socket
12	322131031		Connection
13	323115522		Copper washer
14	05552480		Hose clamp
15	00665416		Cooler hose
16	83680202		Socket
17	323086835		Clamp
18	07141052		Capscrew, hex head
19	08752106		Spring washer
20	08111019		Hexagon nut
21	08331016		Safety nut
22	05551049		Hose assy.ac.WN3111
23	05546116		Screw plug with seal
24	08511021		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
