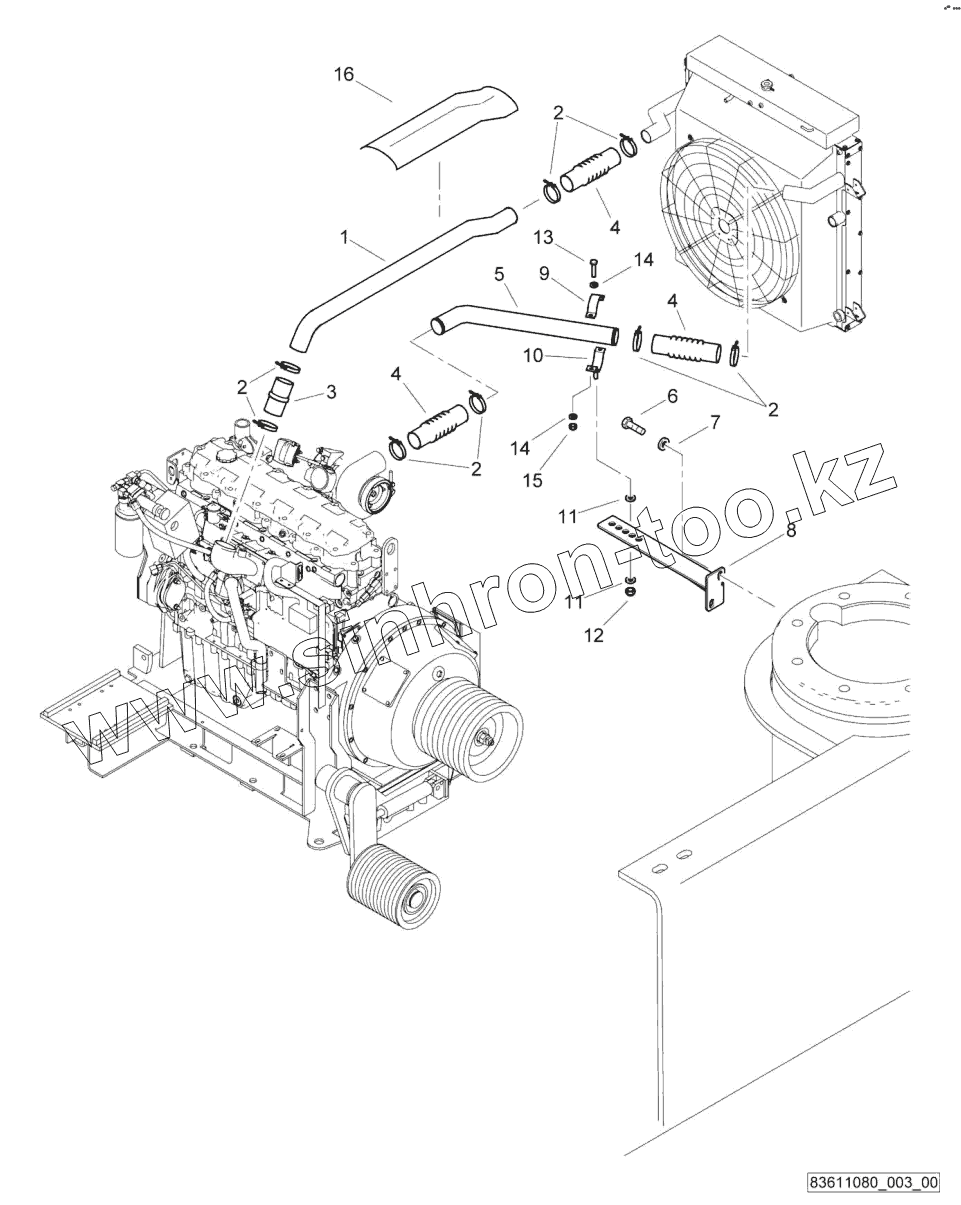

Каталог запасных частей к технике: BOMAG BM1300-30-2. Radiator, assembled

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 D2670013 Lead
2 05552546 Hose clip
3 D2325064 Socket
4 D2325065 Socket
5 D2670012 Lead
6 07141017 Hexagon bolt
7 08752106 Spring washer
8 83611074 Support
9 83611073 Ring plate
10 83611075 Tube holder
11 08511324 Washer
12 324135012 Nut
13 07140846 Hexagon bolt
14 08510817 Washer
15 08330813 Safety nut
16 331163130 Safety device
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
