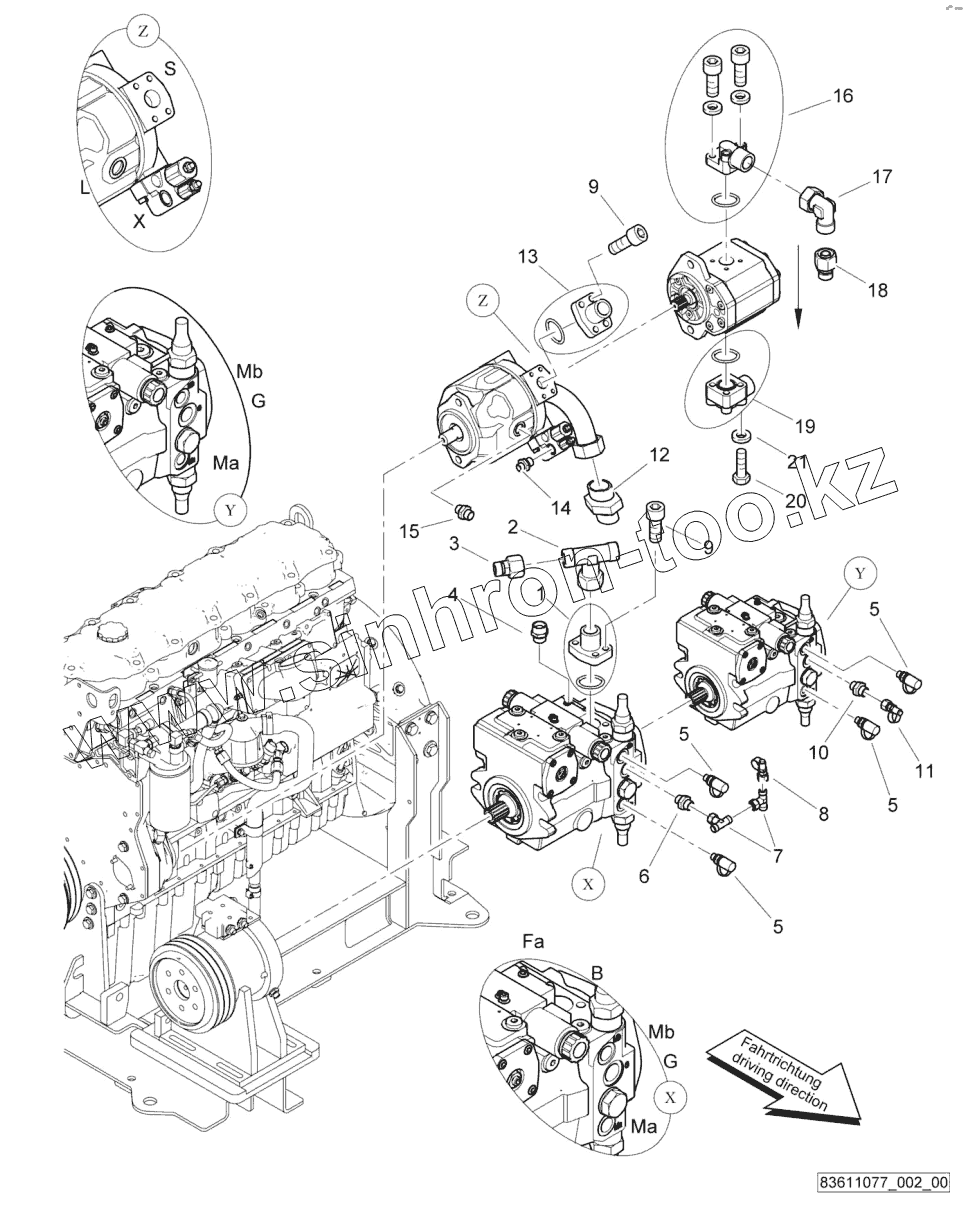

Каталог запасных частей к технике: BOMAG BM1300-30-2. Pump mounting

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

6

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	322103437		Flange
2	05542182		T-union
3	05542328		Reducing union
4	05540010		Double-ended union
5	05544012		Test connection
6	05540007		Double-ended union
7	05542172		T-union
8	05544031		Test connection
9	07231019		Socket-head cap screw
10	322108011		Connection
11	05544033		Test connection
12	05545944		Socket
13	322105963		Flange
14	05548008		Socket
15	05540009		Double-ended union
16	05548309		Angular flange union
17	05542129		Angular union
18	05542303		Reducing union
19	322108022		Connection
20	07130829		Hexagon bolt
21	08510817		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
