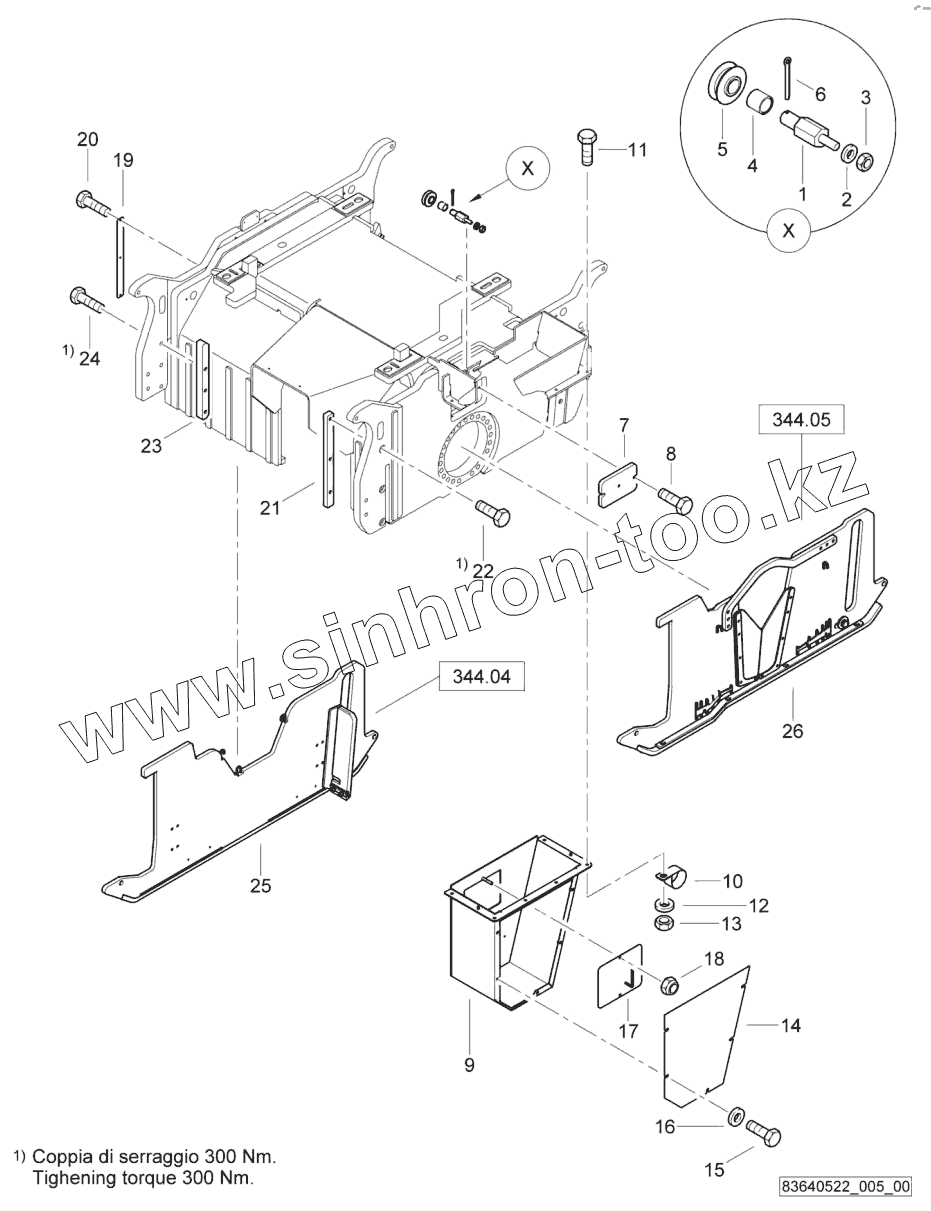

Каталог запасных частей к технике: BOMAG BM1300-30-2. Milling drum housing

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83640150		Rope journal
2	323111019		Washer
3	324130010		Nut
4	348022655		Bushing
5	D2323059		Roller
6	323070204		Cotter pin
7	83640140		Plate
8	324002292		Screw
9	83660110		Belt guard
10	323086505		Clamp
11	324002252		Screw
12	323111019		Washer
13	324100010		Nut
14	83660116		Cover
15	324002252		Screw
16	323111019		Washer
17	D2687007		D2687007
18	324130309		Nut
19	83640482		Measuring rod
20	324002045		Screw
21	83640168		Plate crusher guide
22	324002961		Screw
23	83640582		Vertical guide
24	324002961		Screw
25	83640523		Sheet metal strip
26	83640524		Sheet metal strip
