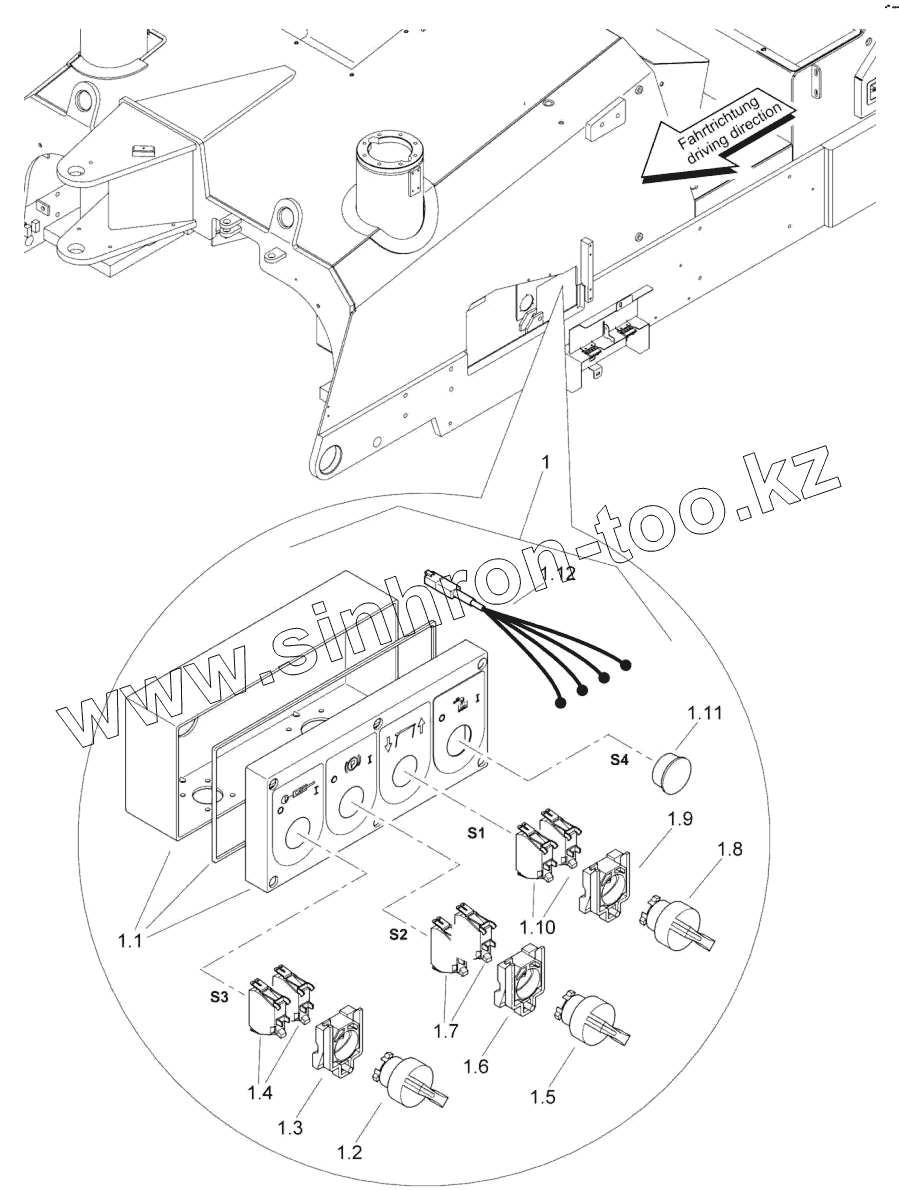

Каталог запасных частей к технике: BOMAG BM1300-30-2. Lateral control panels

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
Позиция на иллюстрации Заводской номер детали Название детали
1 83670045 Key block
1.1 05767060 Housing
1.2 05762334 Front element
1.3 05762300 Fastening flange
1.4 05762302 Switch,normally open
1.5 05762334 Front element
1.6 05762300 Fastening flange
1.7 05762302 Switch,normally open
1.8 05762304 Front element
1.9 05762300 Fastening flange
1.10 05762302 Switch,normally open
1.11 06510177 Cover
1.12 83670146 Wire harness
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
