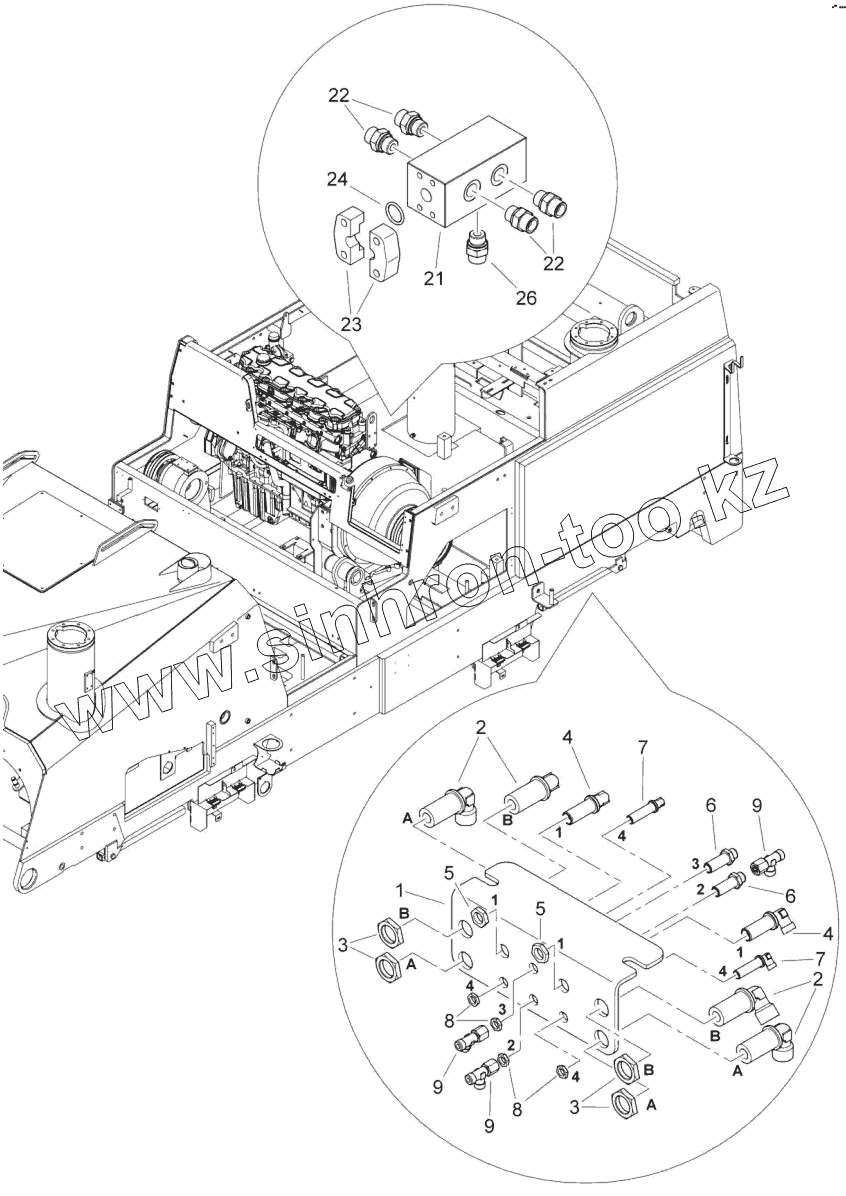

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hydraulic system plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
21
22
22
23
24
26
Позиция на иллюстрации Заводской номер детали Название детали
1 D2668056 Plate
2 05542676 Angular union
3 05542924 Nut
4 05542654 Angular union
5 05542918 Nut
6 05542602 Straight union
7 05542652 Angular union
8 05542914 Nut
9 05542191 L-union
21 D2320018 Block
22 05540050 Double-ended union
23 05814102 Half, flange, SAE
24 06220256 Loop ring
26 05540051 Double-ended union
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
