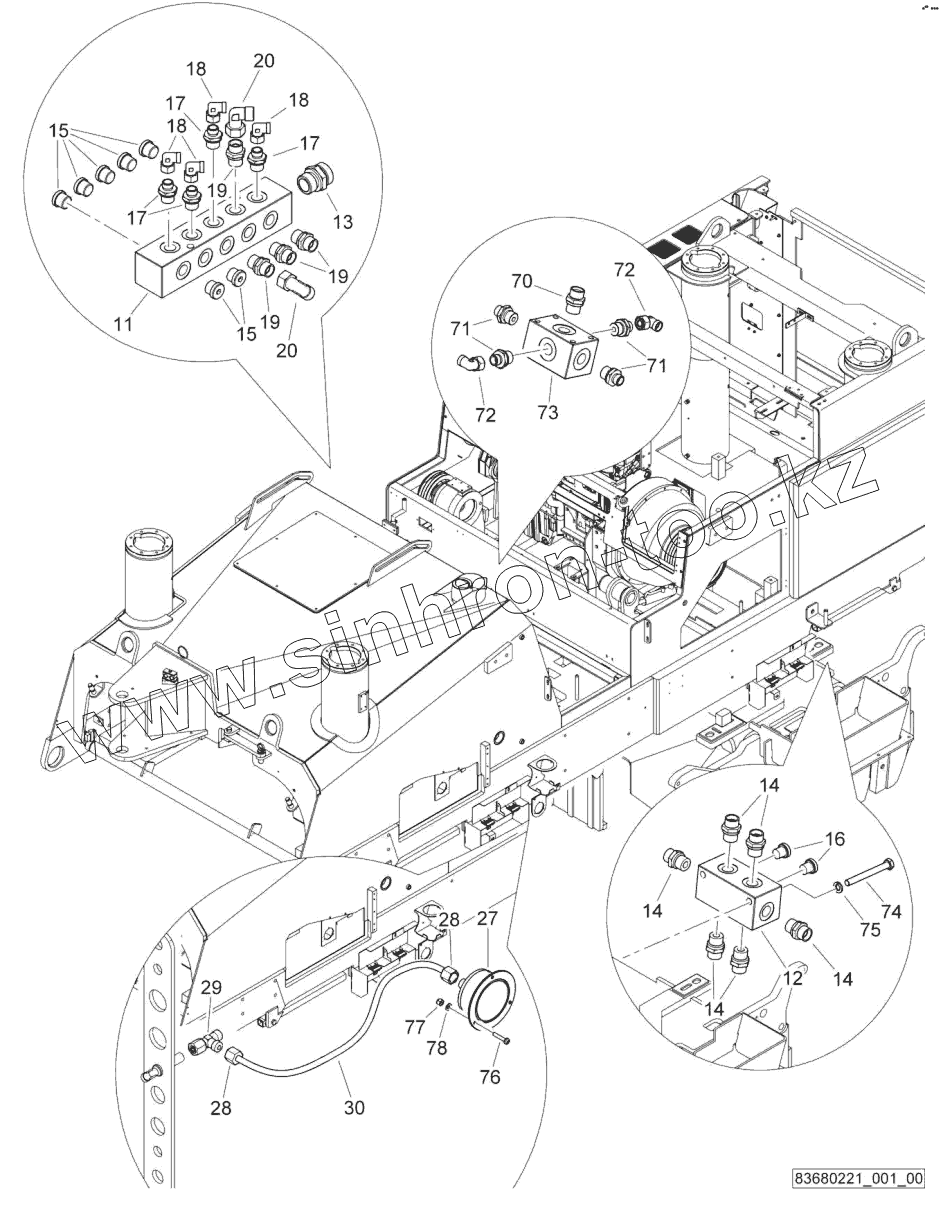

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hydraulic system plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
12
13
14
14
14
14
15
15
16
17
17
17
18
18
18
19
19
19
20
20
27
28
28
29
30
70
71
71
72
72
73
74
75
76
77
78
Позиция на иллюстрации Заводской номер детали Название детали
11 D2320027 Manifold
12 D2320020 Block
13 05540041 Double-ended union
14 05540038 Double-ended union
15 05546145 Screw plug with seal
16 05546114 Screw plug with seal
17 05540084 Double-ended union
18 05542122 Angular union
19 05540038 Double-ended union
20 05542124 Socket
27 345001048 Pressure gauge
28 330100047 Adapter
29 05542191 L-union
30 330100150 Capillary
70 05540038 Double-ended union
71 05540084 Double-ended union
72 05542122 Angular union
73 D2668050 Block
74 07130848 Hexagon bolt
75 08752084 Spring washer
76 07241701 Socket-head cap screw
77 08110305 Hexagon nut
78 08510307 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
