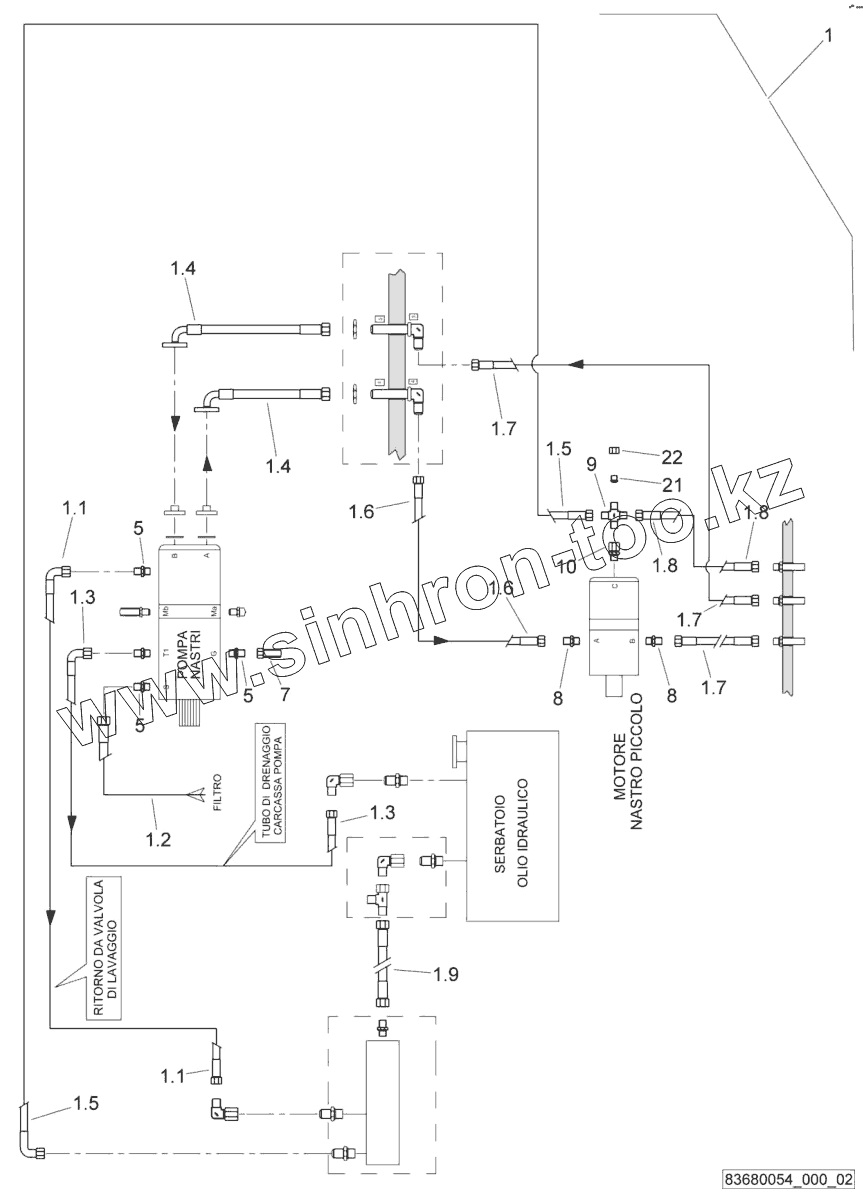

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hydraulic system, belts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.1
1.2
1.3
1.3
1.4
1.4
1.5
1.5
1.6
1.6
1.7
1.7
1.7
1.8
1.8
1.9
5
5
5
7
8
8
9
10
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 83680118 Set of hoses
1.1 05553014 Hose assy.ac.WN3111
1.2 05555747 Hose assy.ac.WN3111
1.3 05551330 Hose assy.ac.WN3111
1.4 05555533 Hose assy.ac.WN3111
1.5 05555430 Hose assy.ac.WN3111
1.6 05555534 Hose assy.ac.WN3111
1.7 05555535 Hose assy.ac.WN3111
1.8 05550641 Hose assy.ac.WN3111
1.9 05555536 Hose assy.ac.WN3111
5 05548011 Socket
7 05544033 Test connection
8 05540051 Double-ended union
9 05541038 Socket
10 05543011 Socket
21 05542704 Plug
22 05545022 Cap nut
