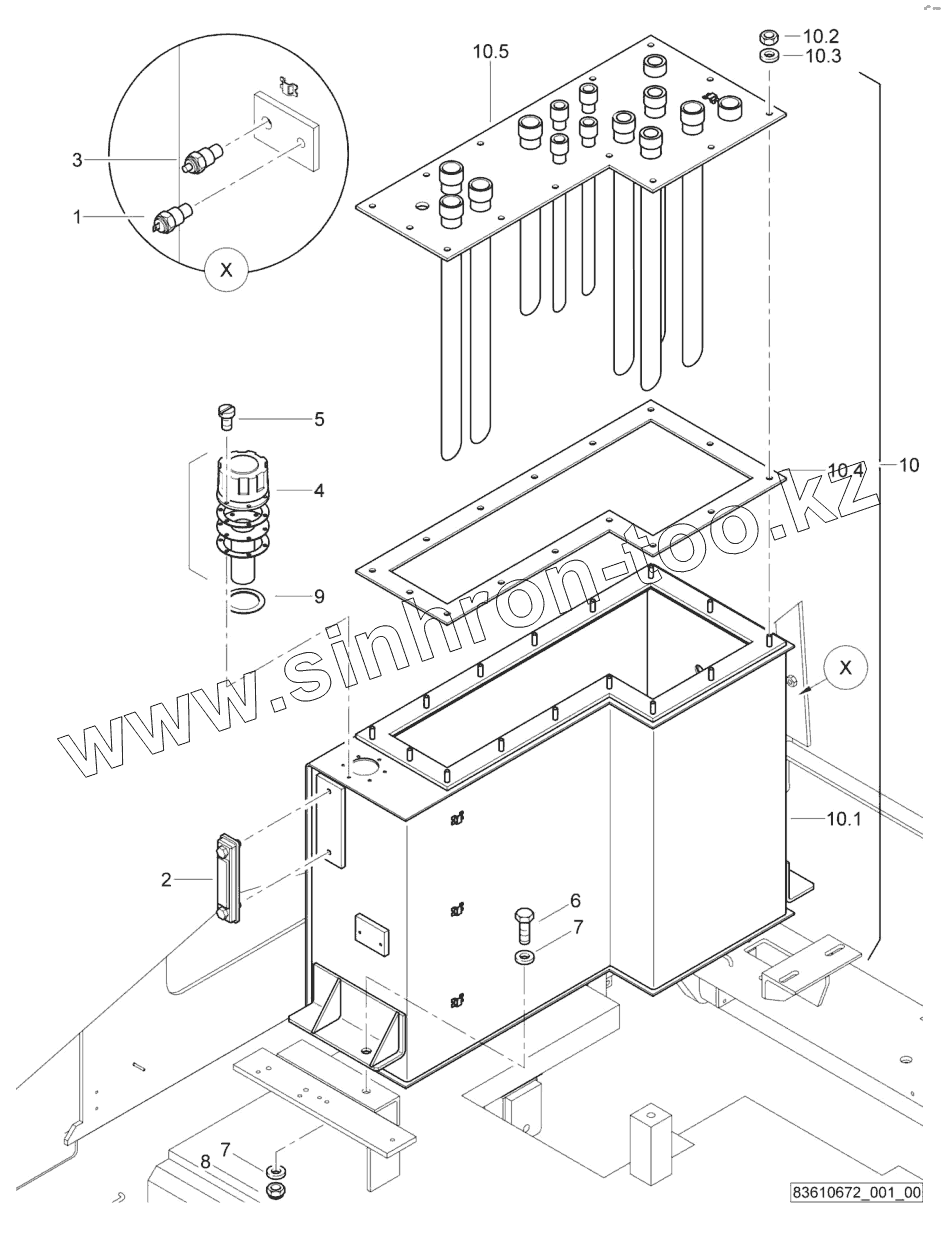

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hydraulic oil tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
10.1
10.2
10.3
10.4
10.5
Позиция на иллюстрации Заводской номер детали Название детали
1 345051211 Thermal contact
2 345030034 Optical filling level
3 345051205 Thermistor
4 324163191 Tank plug
5 324002087 Screw
6 07141238 Hexagon bolt
7 08510817 Washer
8 08131004 Safety nut
9 323115544 Copper washer
10 83680146 Hydraulic oil tank
10.1 D2668027 Tank
10.2 08110813 Hexagon nut
10.3 08752084 Spring washer
10.4 D2668029 Seal
10.5 D2668077 Hydraulilc oil tank cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
