Каталог запасных частей к технике: BOMAG BM1300-30-2. Hydraulic Motor

Тип техники

Марка

Модель

Схема

330050110

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

25

25

25

25

25

25

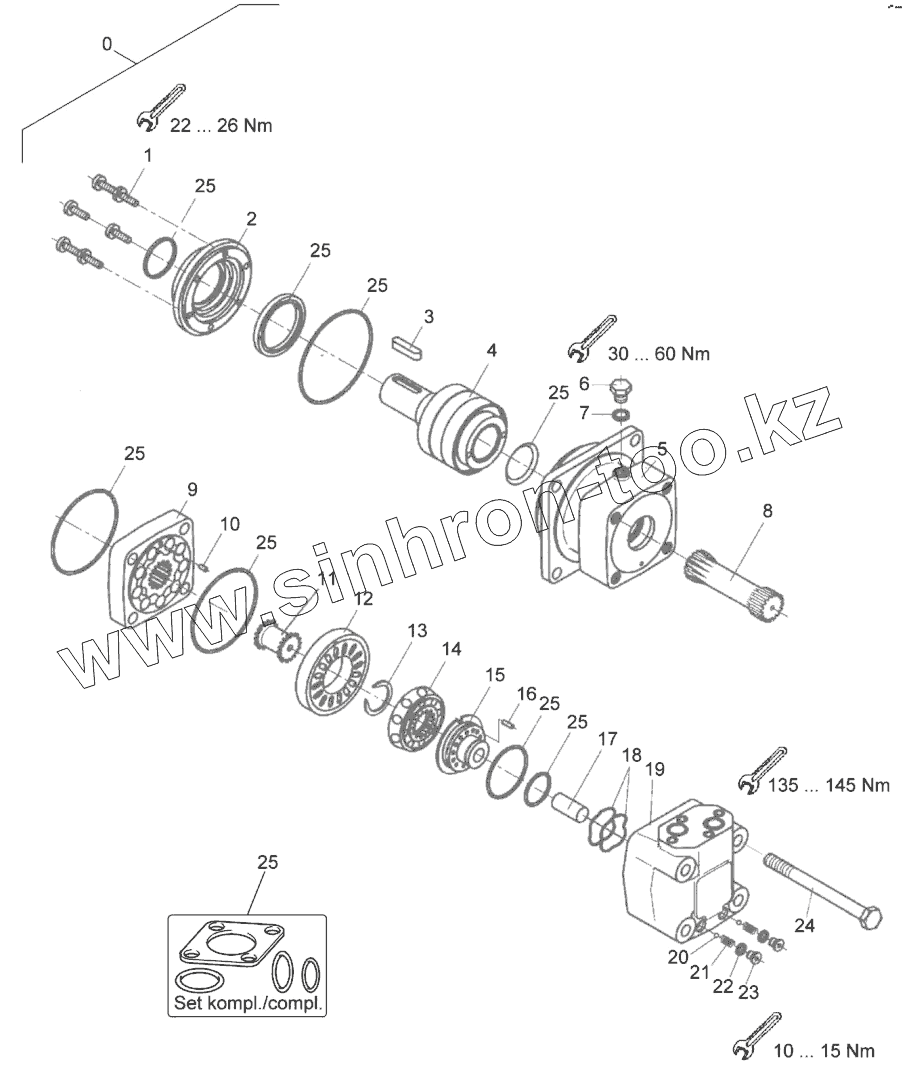

Позиция на иллюстрации	Заводской номер детали		Название детали
330050110	330050110		Hydraulic motor
1	07140834		Hexagon bolt
2	05810397		Pump cover
3	09182409		Fitting key
4	05810398		Shaft with bearings
5	05810399		Housing,bearing
6	05810300		Screw plug
7	05810301		Washer
8	05810401		Cardanic shaft
9	05810402		Gear set
10	09126406		Pin,cylindric
11	05810241		Intermediate shaft
12	05810403		Channel plate
13	05810231		Ring, stop
14	05810404		Valve disc
15	05810405		Balance plate
16	05810271		Guiding pin
17	05810406		Spacer
18	05810407		Spring washer
19	05810408		Valve housing
20	32022011		Ball
21	05810312		Valve spring
22	05810278		Washer
23	05810272		Plug
24	05810400		Hexagon bolt
25	05810209		Kit,seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
