Каталог запасных частей к технике: BOMAG BM1300-30-2. Hoods

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.5
1.6
1.7
1.8
1.9

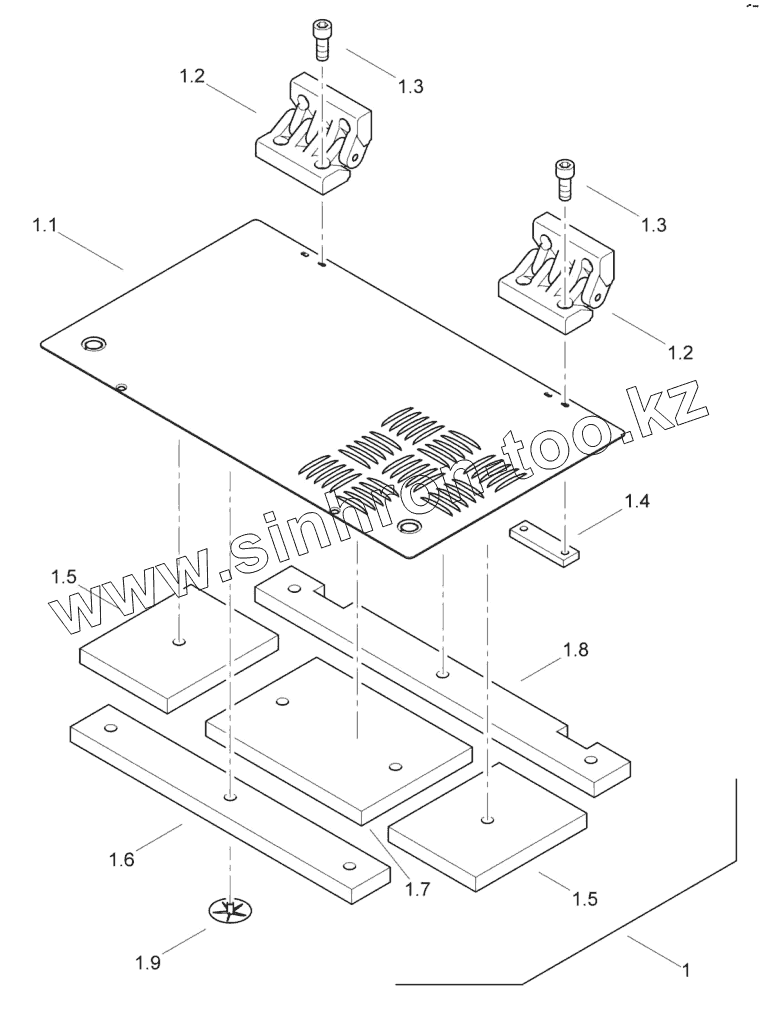

Позиция на иллюстрации Заводской номер детали Название детали
1 83660333 Step plate operator's stand
1.1 83610484 Plate
1.2 348203096 Hinge
1.3 07230613 Socket-head cap screw
1.4 83610740 Tapped plate
1.5 83610497 Insulating mat
1.6 83610498 Insulating mat
1.7 83610500 Insulating mat
1.8 83610499 Insulating mat
1.9 06510299 Cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
