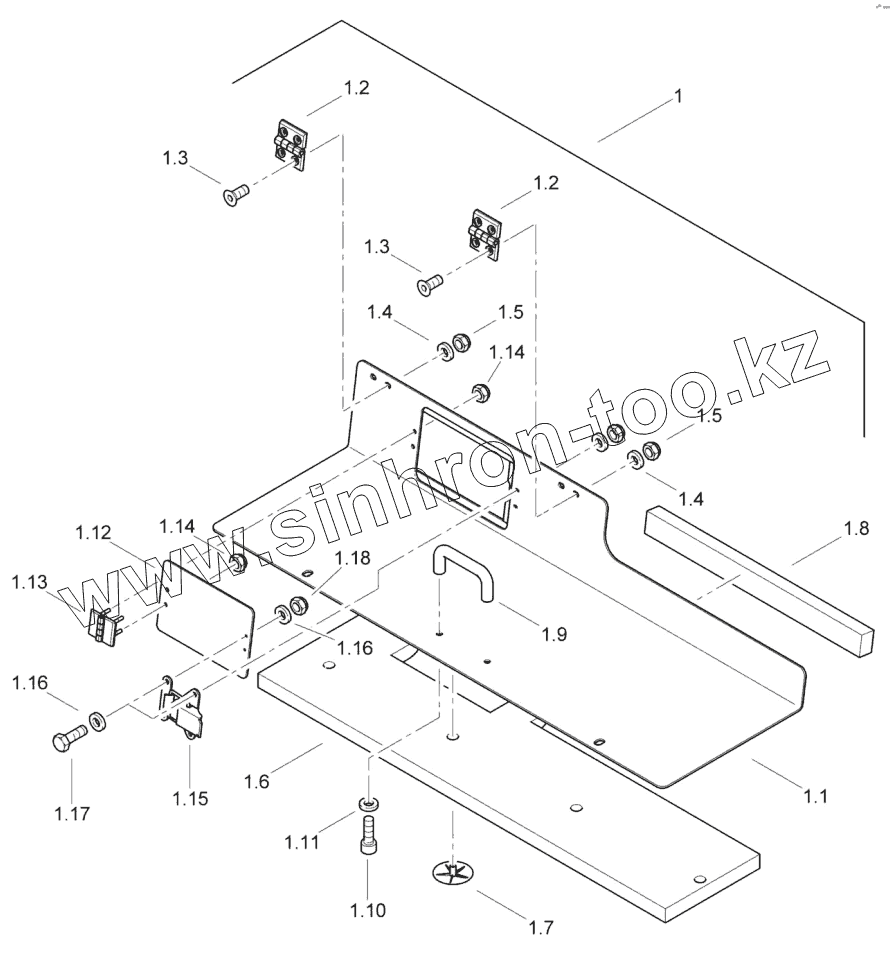

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hoods

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.2
1.3
1.3
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.14
1.15
1.16
1.16
1.17
1.18
Позиция на иллюстрации Заводской номер детали Название детали
1 83660331 Hatch
1.1 83610425 Flap
1.2 348203069 Hinge
1.3 07320819 Countersunk screw
1.4 08510817 Washer
1.5 08131002 Safety nut
1.6 83610802 Insulating mat
1.7 06510299 Cap
1.8 83610415 Insulating mat
1.9 348031069 Bow handle
1.10 07230819 Socket-head cap screw
1.11 08752084 Spring washer
1.12 83610662 Flap
1.13 05939182 Hinge
1.14 08130611 Safety nut
1.15 05939185 Locking device
1.16 08510307 Washer
1.17 324002010 Hexagon bolt
1.18 324130003 Nut
