Каталог запасных частей к технике: BOMAG BM1300-30-2. Hoods

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.4

1.4

1.5

1.5

1.6

1.7

2

2.1

2.2

2.3

2.4

2.4

2.5

2.5

2.6

2.6

2.7

2.7

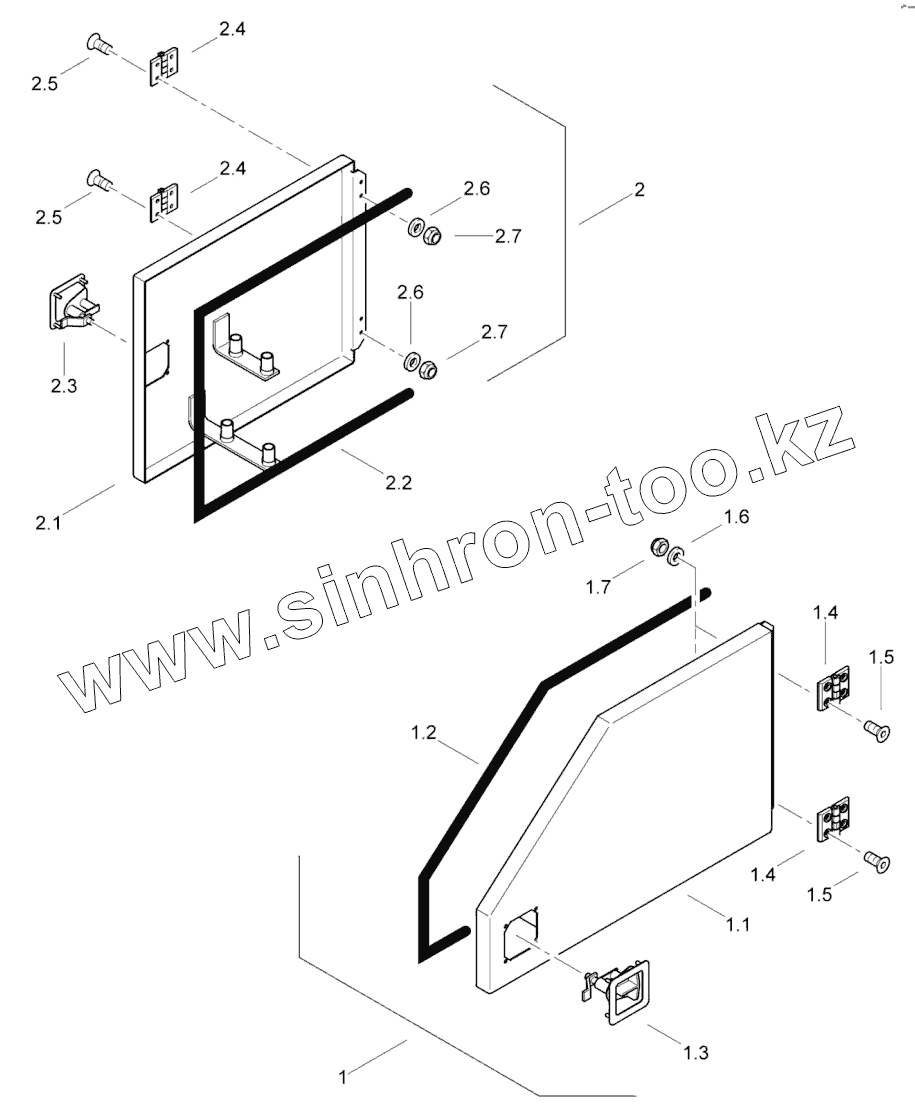

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83660318		Hood, rear left
1.1	83610757		Flap
1.2	00652012		Sealing section
1.3	83610905		Lock
1.4	83610909		Hinge
1.5	07320620		Countersunk screw
1.6	08510612		Washer
1.7	08130611		Safety nut
2	83660319		Hood, rear right
2.1	83610961		Hatch
2.2	00652012		Sealing section
2.3	83610905		Lock
2.4	83610909		Hinge
2.5	07320620		Countersunk screw
2.6	08510612		Washer
2.7	08130611		Safety nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
