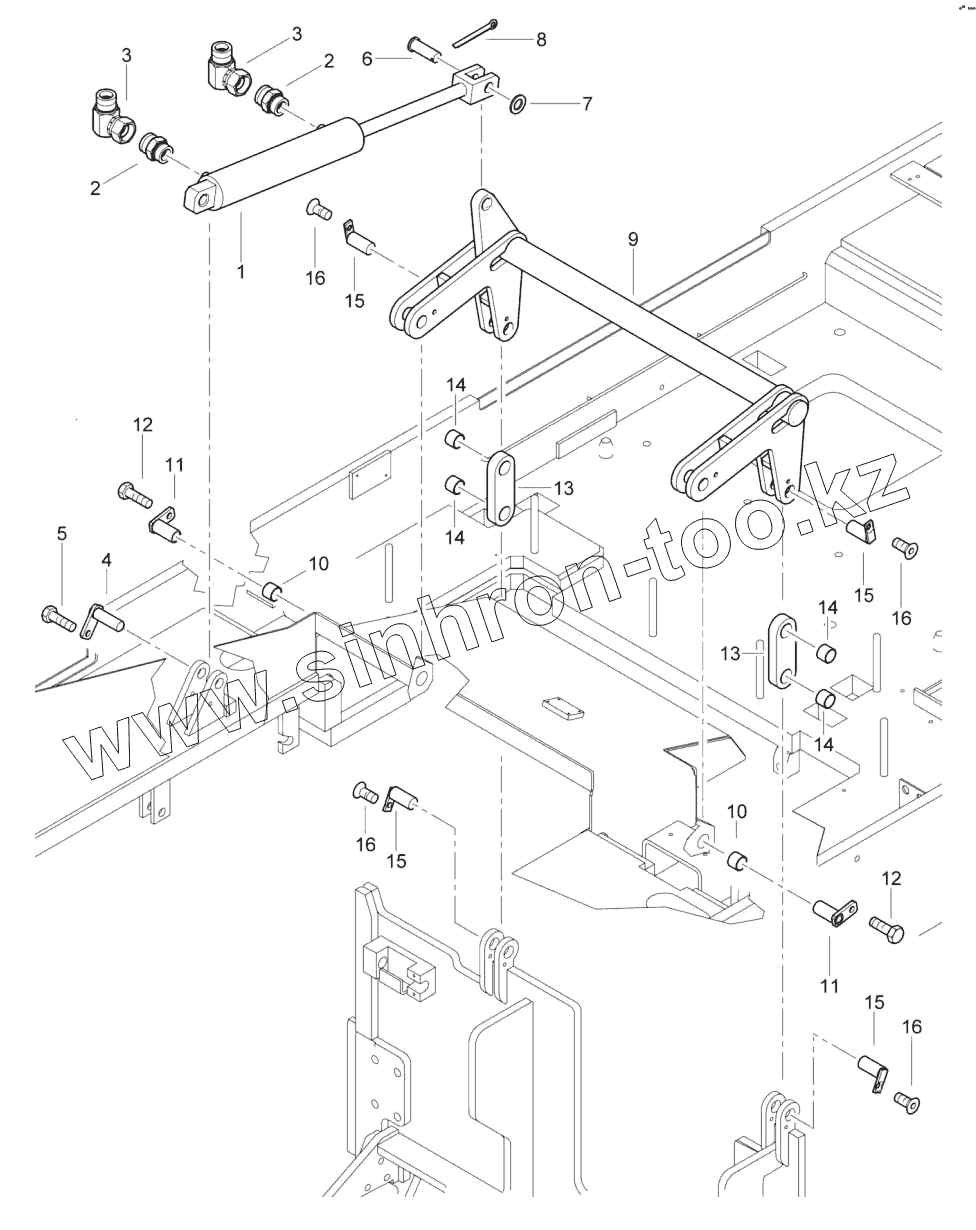

Каталог запасных частей к технике: BOMAG BM1300-30-2. Hold-down

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 D2324125 Cylinder barrel
2 05540084 Double-ended union
3 05542122 Angular union
4 D2324138 Bolt
5 324002288 Screw
6 D2324126 Bolt
7 323111028 Round anchor plate
8 323070246 Cotter pin
9 83640650 Torsion rod
10 348022664 Bushing
11 D2324124 Bolt
12 324002288 Screw
13 D2324122 Coupling
14 348022664 Bushing
15 D2324123 Bolt
16 324044203 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
