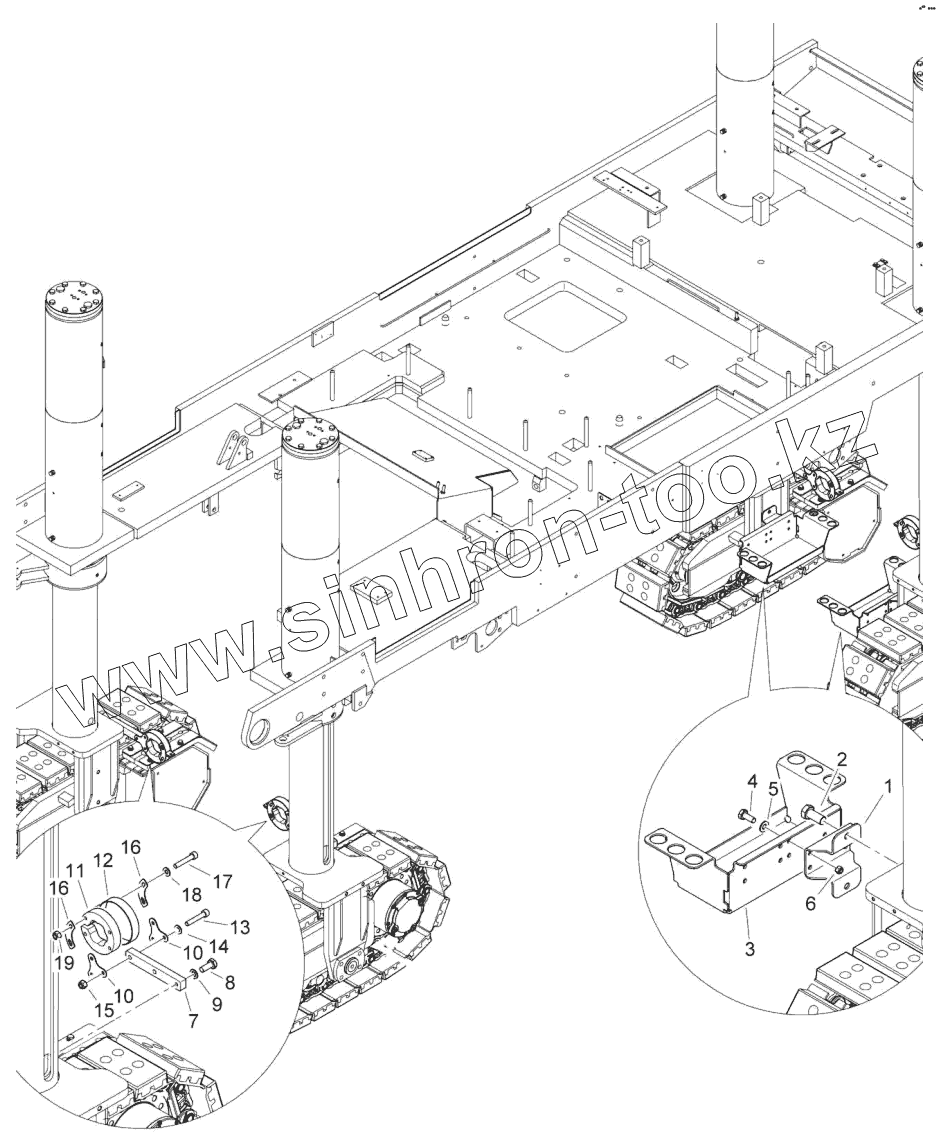

Каталог запасных частей к технике: BOMAG BM1300-30-2. Height adjust./under carriage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 83630177 Pillow block
2 324002370 Screw
3 83630176 Plate
4 324002250 Screw
5 323111019 Washer
6 324130309 Nut
7 83630191 Pillow block
8 324002250 Screw
9 323111022 Washer
10 83620328 Plate
11 83620326 Rubber
12 05719474 Tube clamp
13 324045169 Screw
14 323111017 Washer
15 324130307 Safety nut
16 83620327 Plate
17 324045169 Screw
18 323111017 Washer
19 324130307 Safety nut
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
