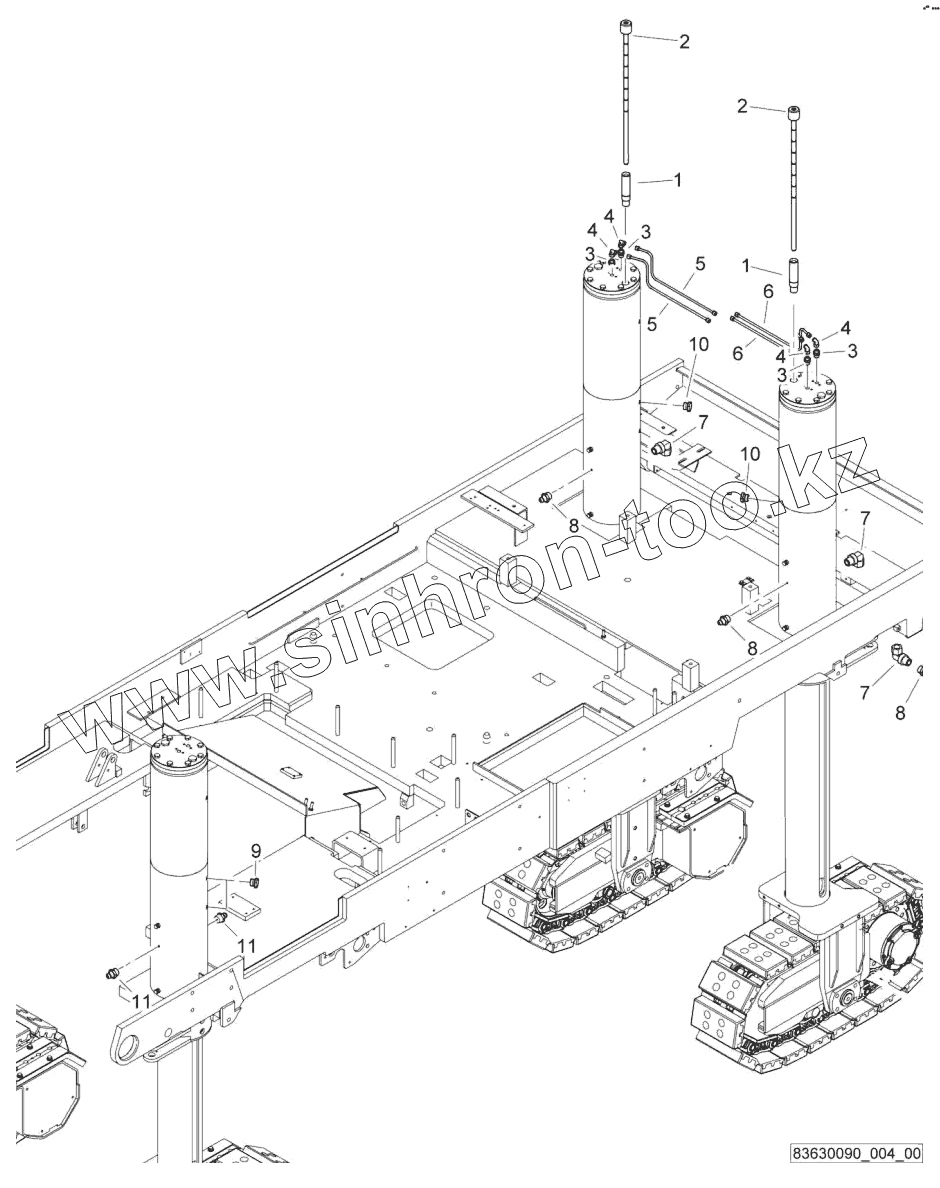

Каталог запасных частей к технике: BOMAG BM1300-30-2. Height adjust./under carriage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
5
5
6
6
7
7
7
8
8
8
9
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали
1 83630084 Rod guide
2 83630085 Rod indicator
3 05540086 Double-ended union
4 05542123 Angular union
5 321800277 Copper pipe
6 321800278 Copper pipe
7 322073003 Connection
8 348040005 Grease nipple
9 D2326042 Plug
10 D2326042 Plug
11 348040005 Grease nipple
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
