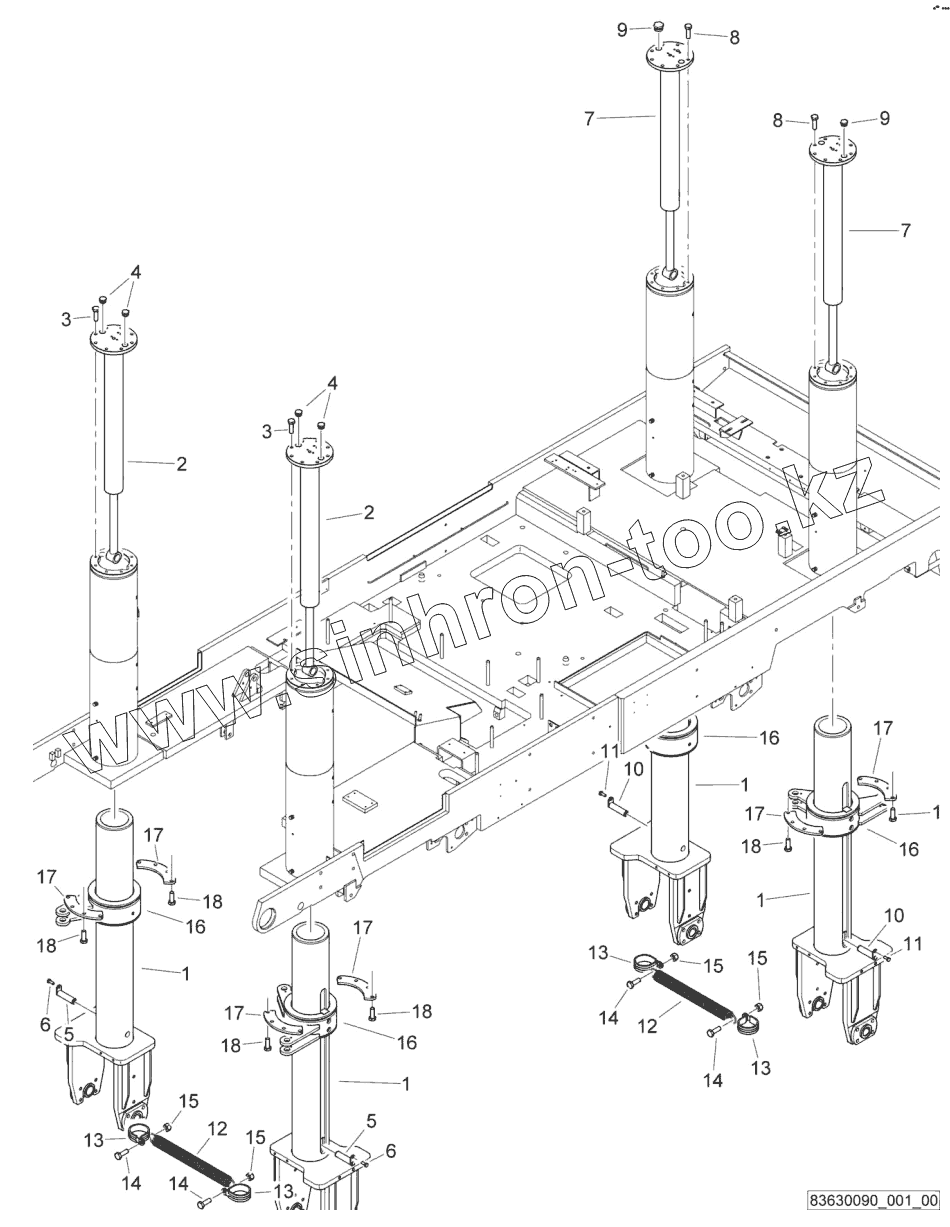

Каталог запасных частей к технике: BOMAG BM1300-30-2. Height adjust./under carriage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
1 83630091 Guide unit
2 83630039 Pressure oil cylinder
3 324002335 Screw
4 322100124 Plug
5 D2326022 Bolt
6 324002208 Screw
7 83630039 Pressure oil cylinder
8 324002335 Screw
9 322100124 Plug
10 D2326022 Bolt
11 324002208 Screw
12 D2630171 Tension spring
13 323086510 Clamp
14 324002252 Screw
15 324130309 Nut
16 83630111 Collar
17 83630083 Plate
18 324002334 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
