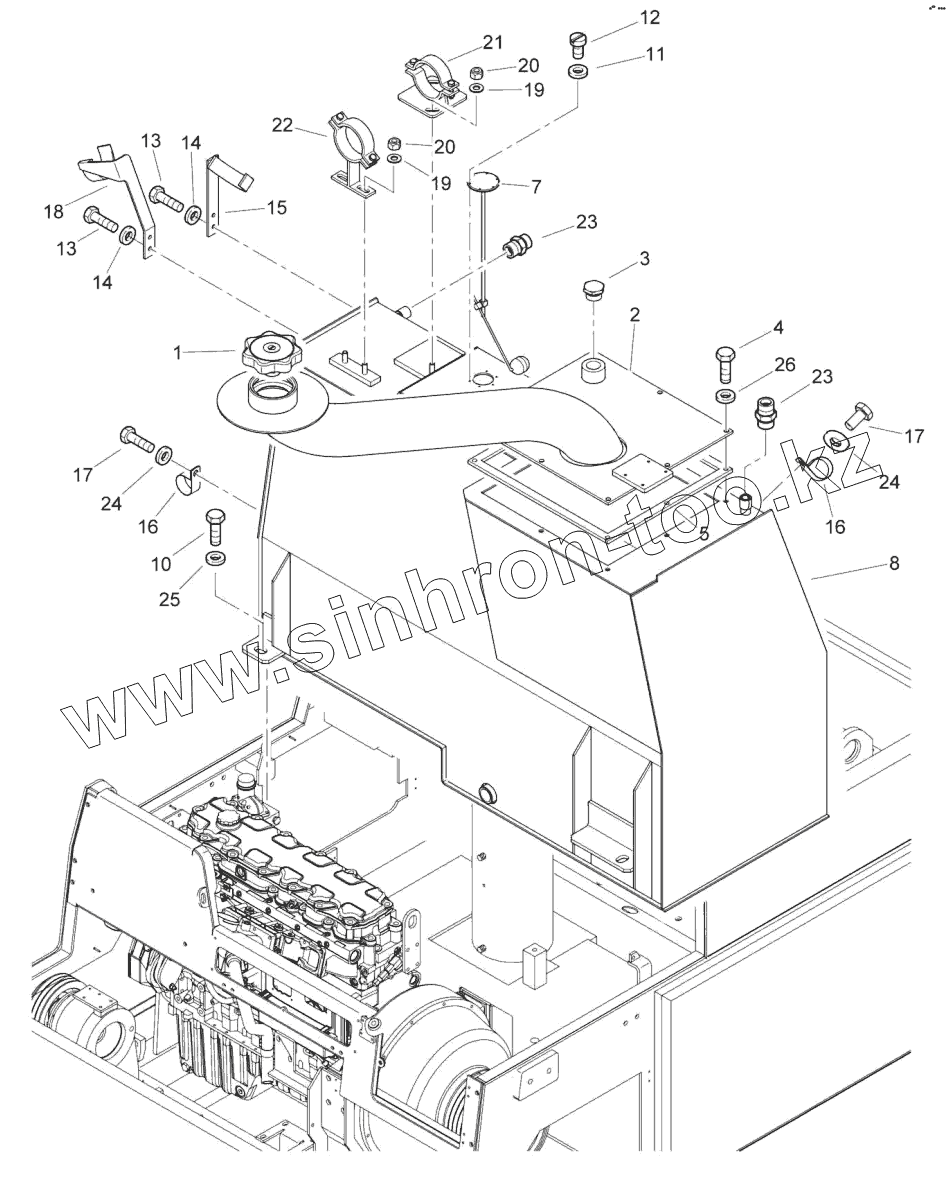

Каталог запасных частей к технике: BOMAG BM1300-30-2. Fuel tank

Тип техники

Марка

Модель

Схема

1

2

3

4

5

7

8

10

11

12

13

13

14

14

15

16

16

17

17

18

19

19

20

20

21

22

23

23

24

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06550076		Tank lock
2	83610730		Filler neck
3	322100111		Plug
4	07140846		Hexagon bolt
5	D2323043		Seal
7	345030076		Control
8	D2669050		Fuel tank
10	07141640		Hexagon bolt
11	08510409		Washer
12	07241704		Socket-head cap screw
13	07140818		Hexagon bolt
14	08752084		Spring washer
15	D2325086		Pillow block
16	323086510		Clamp
17	07141017		Hexagon bolt
18	D2325098		Pillow block
19	08511021		Washer
20	08131015		Safety nut
21	D2669051		Pillow block
22	D2669052		Pillow block
23	05548071		Double-ended union
24	08752106		Spring washer
25	08752170		Spring washer
26	08752084		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
