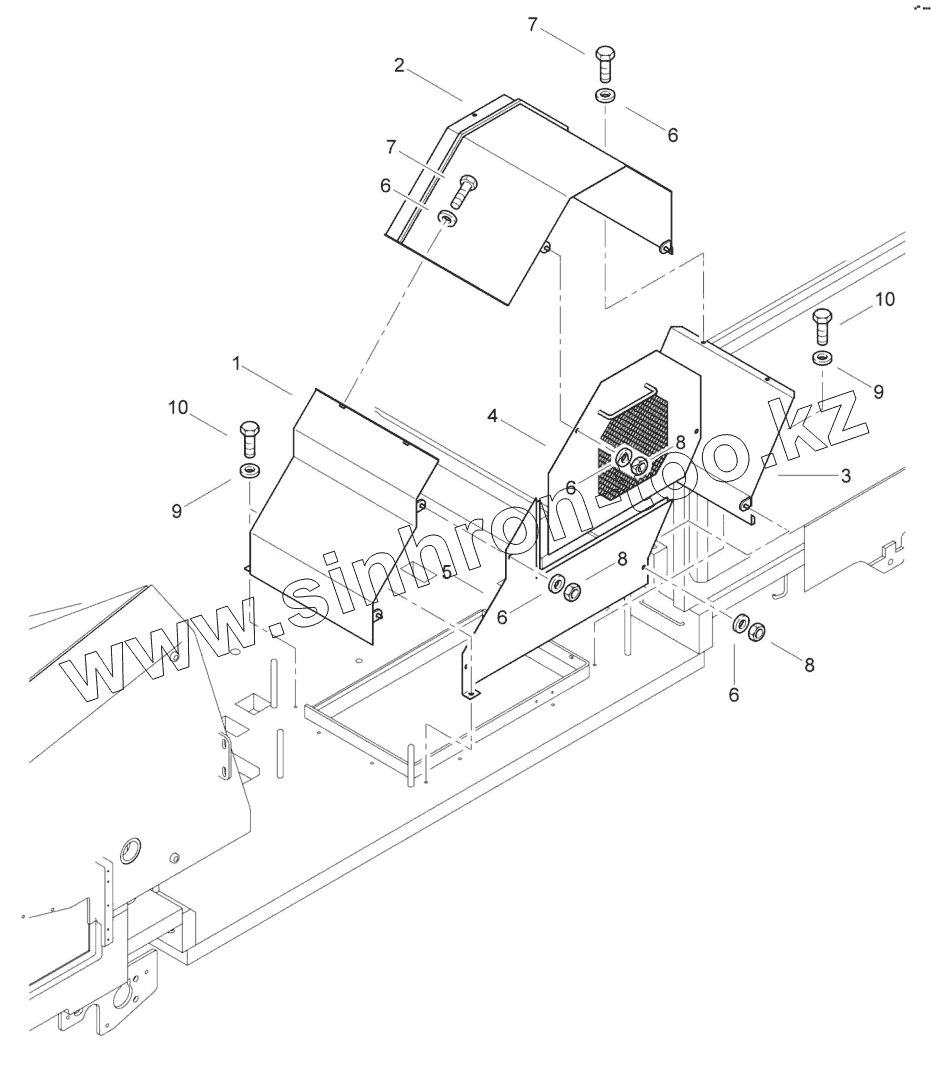

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
7
7
8
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали
1 83610844 Plate
2 83610854 Plate
3 83610843 Plate
4 83610846 Plate
5 83610847 Plate
6 08752084 Spring washer
7 07140834 Hexagon bolt
8 08110813 Hexagon nut
9 08752106 Spring washer
10 07141017 Hexagon bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
