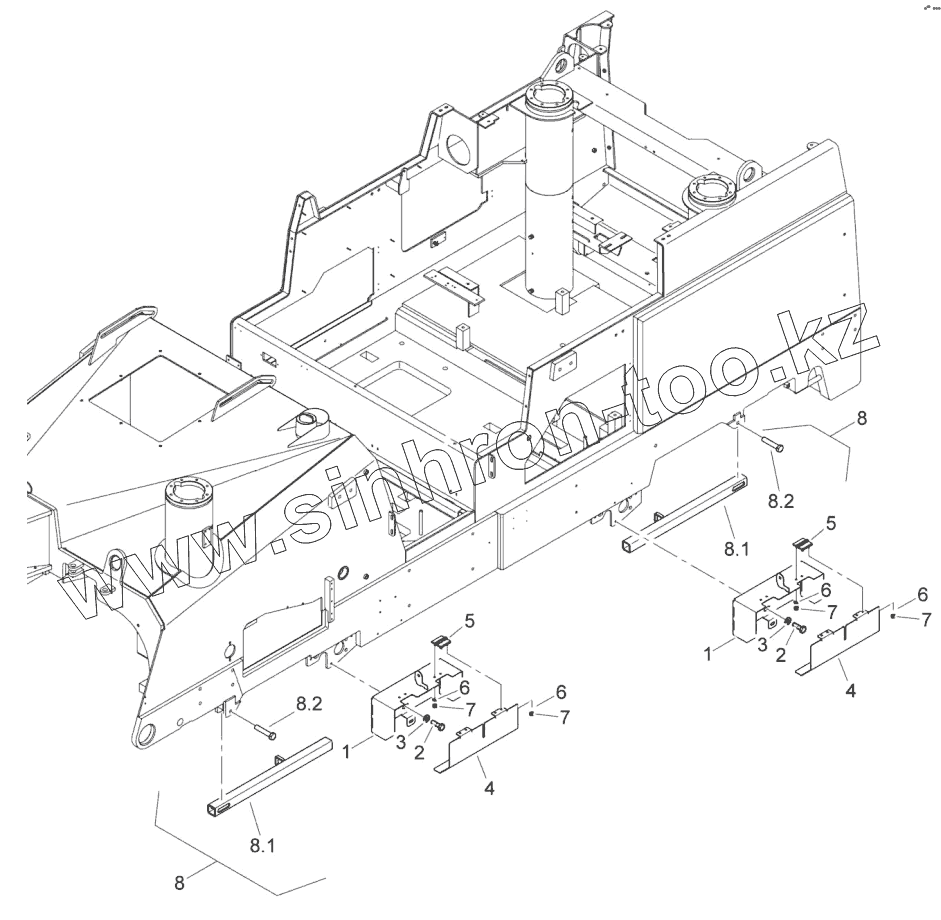

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8.1
8.1
8.2
8.2
Позиция на иллюстрации Заводской номер детали Название детали
1 83660316 Instrument box
2 324002286 Screw
3 323111021 Washer
4 83660314 Plate
5 05939182 Hinge
6 323111015 Round anchor plate
7 324100006 Nut
8 83660155 Safety devices
8.1 83660156 Safety rod
8.2 07131632 Capscrew, hex head
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
