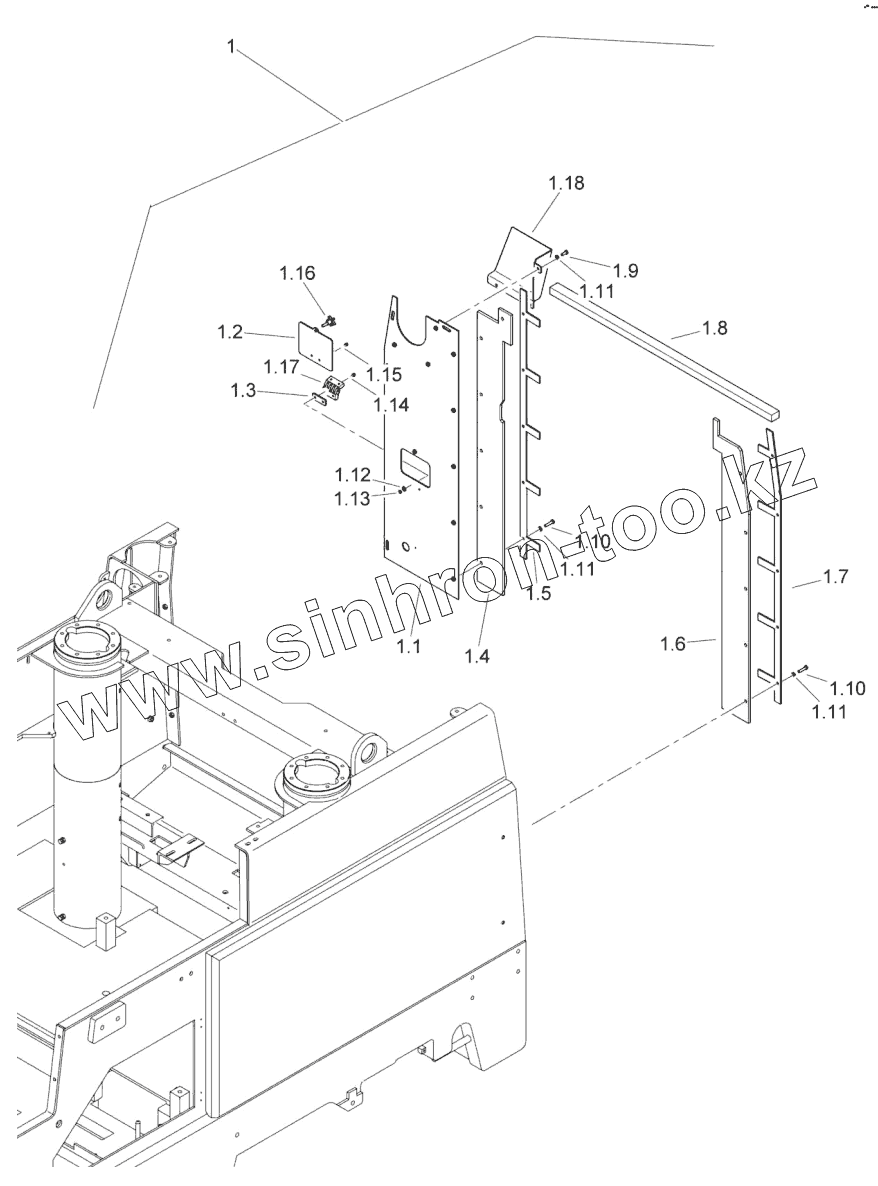

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.10
1.11
1.12
1.13
1.14
1.15
1.16
1.17
1.18
1.18
Позиция на иллюстрации Заводской номер детали Название детали
1 83610831 Seal
1.1 83610817 Plate
1.2 83610818 Plate
1.3 83610819 Plate
1.4 83610820 Rubber mat
1.5 83610821 Plate
1.6 83610822 Rubber mat
1.7 83610823 Plate
1.8 83610824 Insulating mat
1.9 07140824 Hexagon bolt
1.10 07140846 Hexagon bolt
1.11 08510817 Washer
1.12 08510612 Washer
1.13 08110613 Hexagon nut
1.14 07230621 Socket-head cap screw
1.15 07230623 Socket-head cap screw
1.16 348005002 Ball type handle
1.17 348203096 Hinge
1.18 83610923 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
