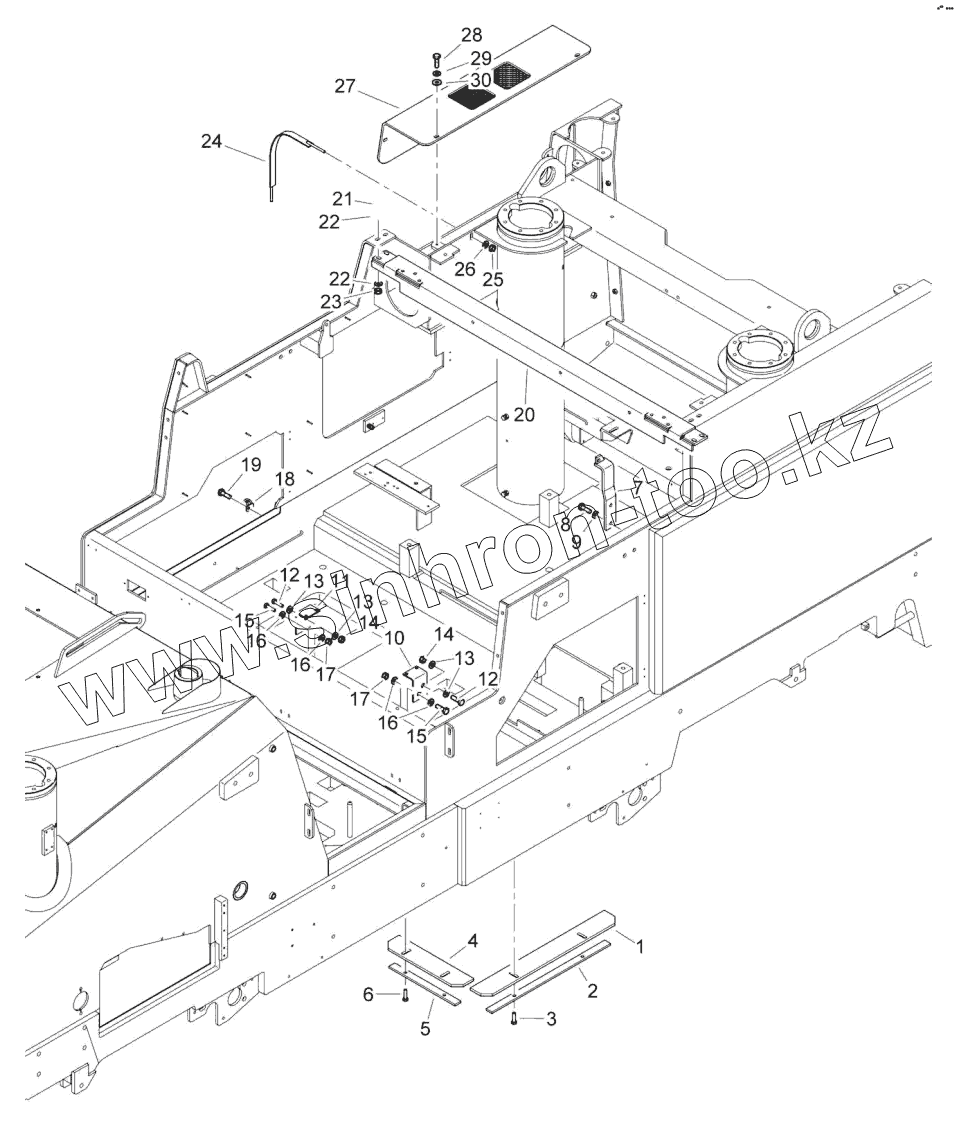

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

13

14

14

15

15

16

16

16

17

17

18

19

20

21

22

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	D2324132		Sealing rubber
2	D2324134		Rubber holder
3	324002256		Screw
4	D2324133		Sealing rubber
5	D2324135		Rubber holder
6	324002256		Screw
7	83610520		Holder
8	08752106		Spring washer
9	324002252		Screw
10	83610514		Angle
11	83610515		Angle
12	07131612		Hexagon bolt
13	08511730		Washer
14	08111623		Hexagon nut
15	324002296		Screw
16	08511324		Washer
17	324102012		Nut
18	83640412		Support
19	324002208		Screw
20	83610470		Cross piece
21	324002256		Screw
22	08752106		Spring washer
23	324102010		Nut
24	83610265		Clamp
25	324102008		Nut
26	08500823		Washer
27	83610267		Cover
28	07141023		Hexagon bolt
29	08621105		Washer
30	08752106		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
