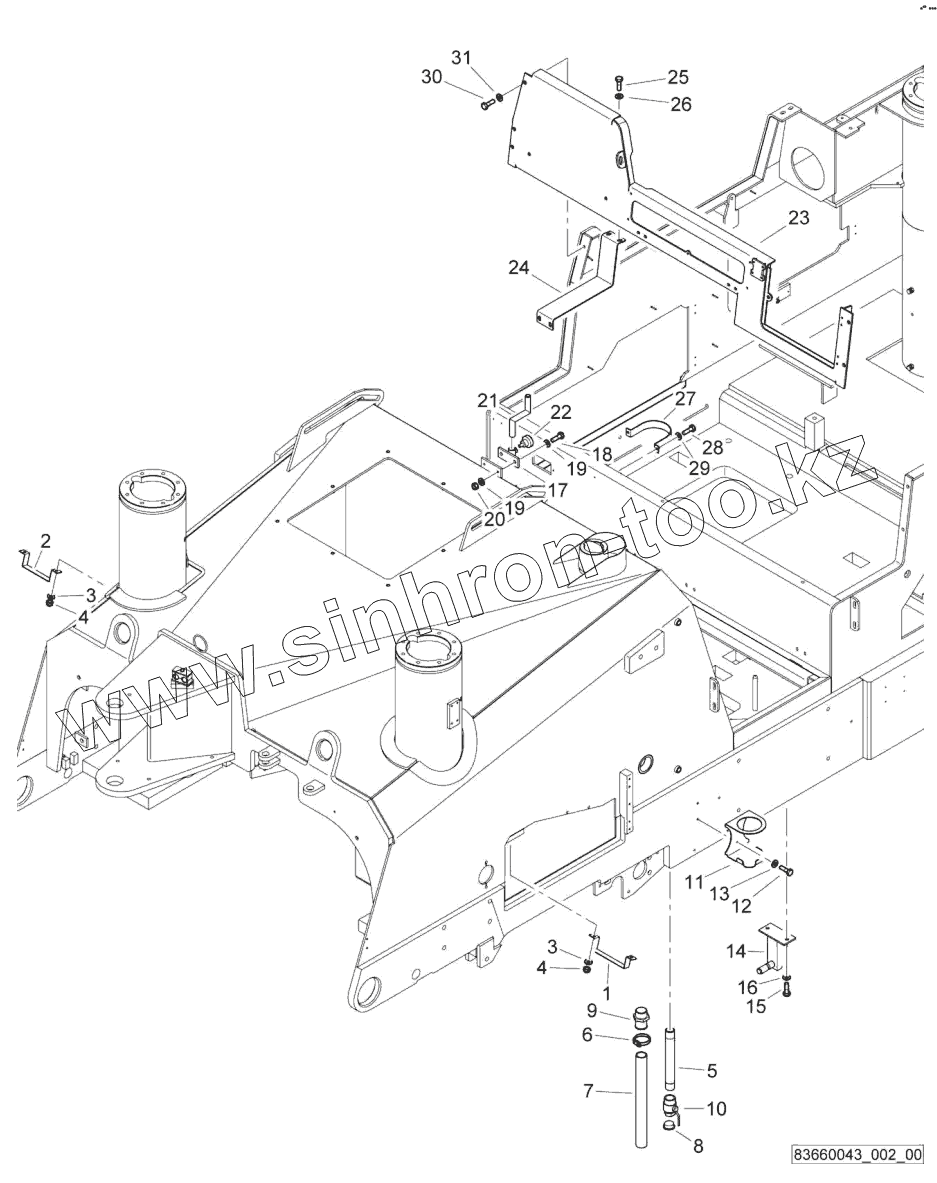

Каталог запасных частей к технике: BOMAG BM1300-30-2. Frame

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

21

22

23

24

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83610516		Hose support
2	83610517		Hose support
3	08510817		Washer
4	324131008		Nut
5	83610933		Tube
6	323081152		Clamp
7	321350010		Tube
8	322013005		Plug
9	322103368		Rubber part holder
10	328070084		Cock valve
11	83623500		Bottle holder
12	324002128		Screw
13	323111016		Washer
14	83610023		Lamp holder
15	324002248		Screw
16	08752106		Spring washer
17	83610504		Holder
18	324002254		Screw
19	08752106		Spring washer
21	83610507		Tube
22	05723615		Hand wheel
23	83660085		Plate
24	83610433		Angle
25	324002250		Screw
26	08752106		Spring washer
27	83610532		Holder
28	07140622		Hexagon bolt
29	08751064		Spring washer
30	324002252		Screw
31	08752106		Spring washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
