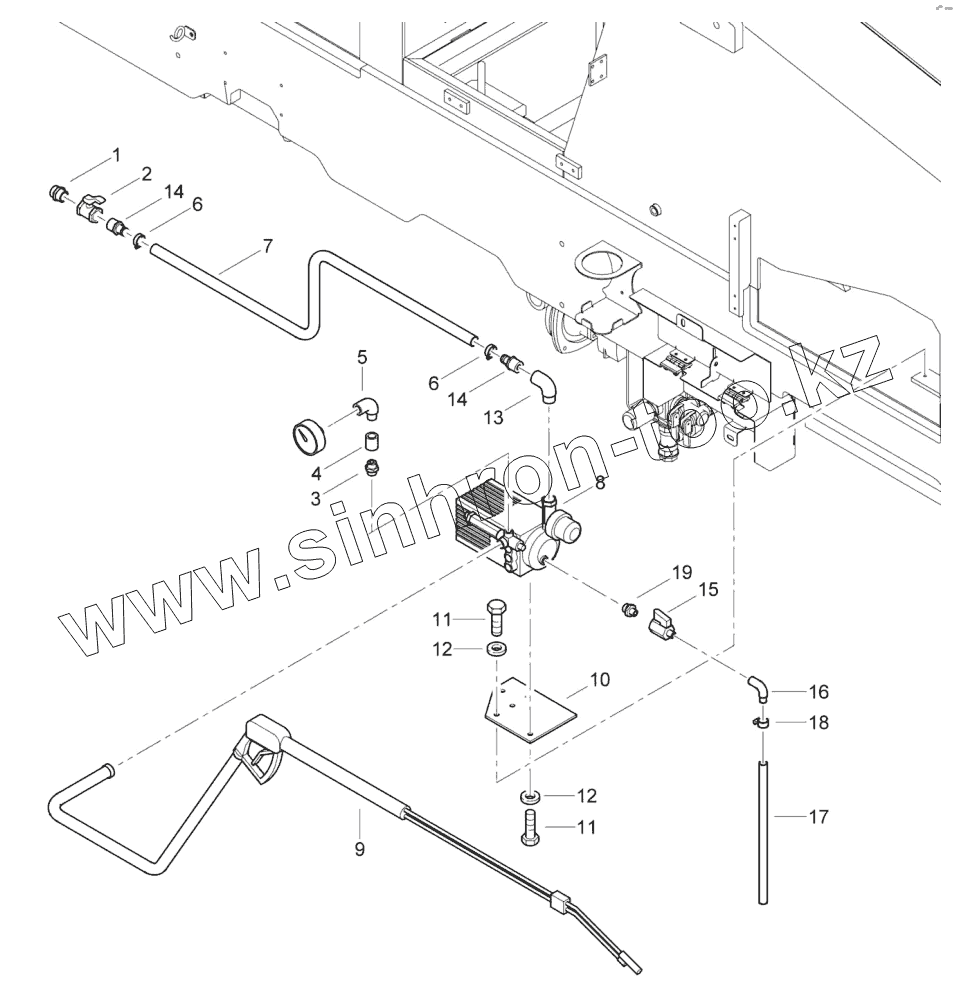

Каталог запасных частей к технике: BOMAG BM1300-30-2. FO2-High pressure cleaner

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

9

10

11

11

12

12

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	322015004		Connection
2	328070093		Valve
3	322015001		Connection
4	322026001		Socket
5	322005001		Connection
6	323081004		Clamp
7	321352060		Tube
8	330022066		Washing pump
9	328630235		Washing lance
10	D2291202		Plate
11	324002206		Screw
12	323111011		Round anchor plate
13	322005004		Elbow tube
14	322089080		Connection
15	328070265		Valve
16	322005000		Connection
17	321355010		Hose/pipe
18	323081003		Clamp
19	322018001		Nipple

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
