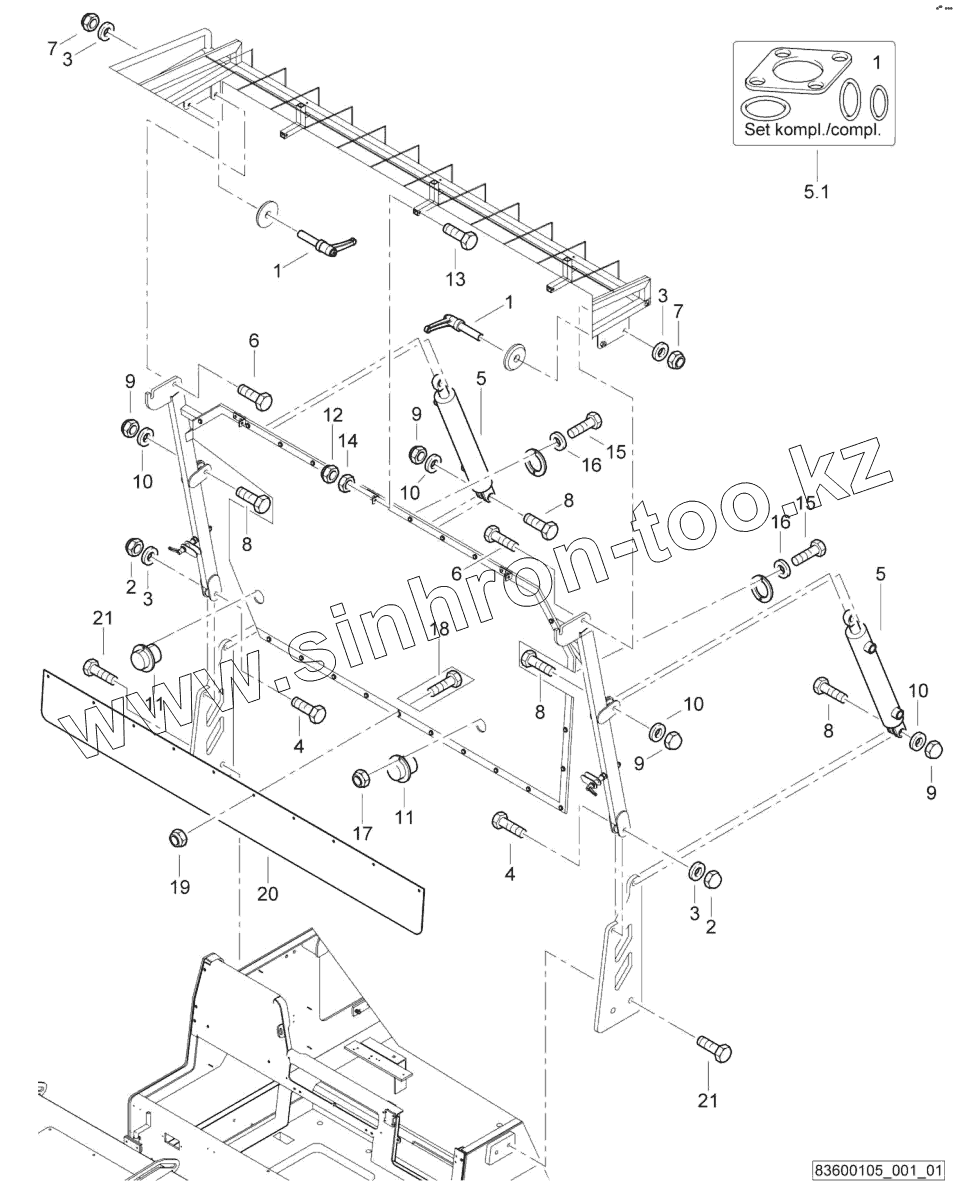

Каталог запасных частей к технике: BOMAG BM1300-30-2. FO1-Protection roof

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

3

3

3

4

4

5

5

5.1

6

6

7

7

8

8

8

8

9

9

9

9

10

10

10

10

11

11

12

13

14

15

15

16

16

17

18

19

20

21

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05723611		Notched lever
2	324111014		Nut
3	323111021		Washer
4	324002337		Screw
5	D2291078		Hydraulic cylinder
5.1	330553418		Kit,seal
6	324002335		Screw
7	324130313		Safety nut
8	324002375		Screw
9	324111016		Nut
10	323111024		Washer
11	348203095		Cylindrical block
12	324130307		Safety nut
13	324002218		Screw
14	324104008		Nut
15	324050169		Screw
16	323111008		Washer
17	324130003		Nut
18	324002132		Screw
19	324130304		Safety nut
20	D2323140		Protection roof
21	324002408		Screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
