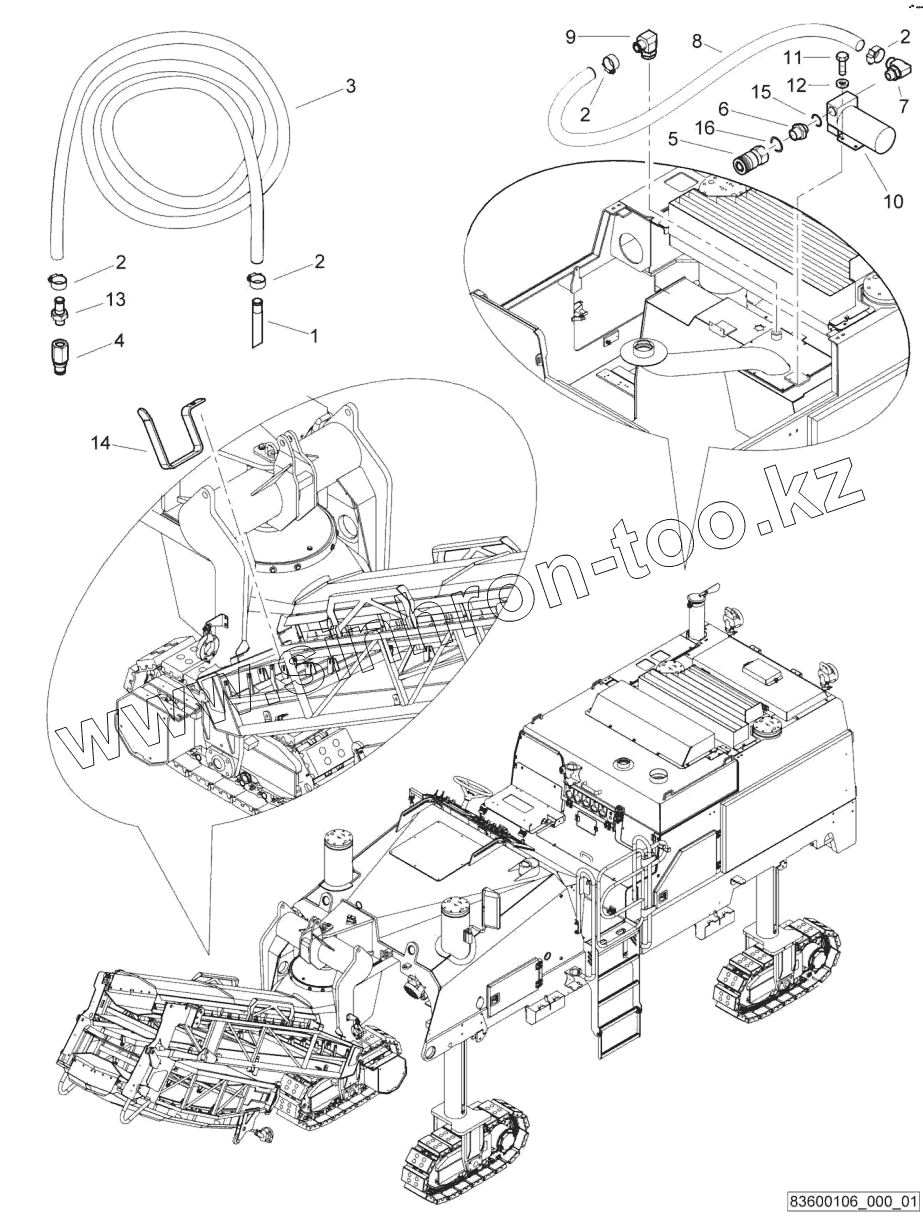

Каталог запасных частей к технике: BOMAG BM1300-30-2. FO13-Diesel refilling pump

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 D2290070 Tube end
2 323081007 Clamp
3 321350001 Tube
4 322082012 Quick coupling
5 322082011 Quick coupling
6 322104013 Connection
7 322100093 Connection
8 321350001 Tube
9 322100092 Connection
10 330000199 Electric pump
11 324002130 Screw
12 08751064 Spring washer
13 322100038 Connection
14 D2321027 Pillow block
15 323115560 Copper washer
16 323115544 Copper washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
