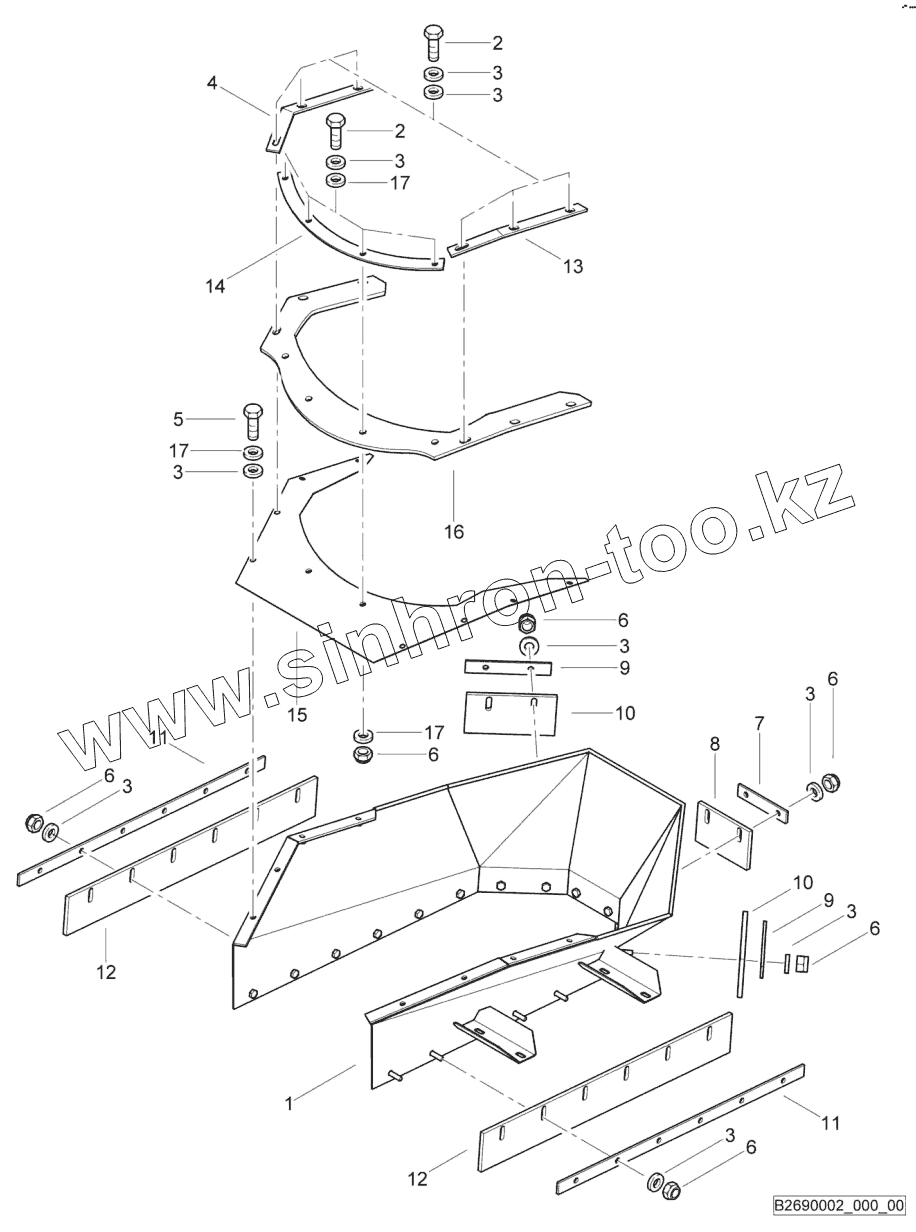

Каталог запасных частей к технике: BOMAG BM1300-30-2. Feweder funnel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
3
3
3
3
4
5
6
6
6
6
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 D2690003 Feweder funnel
2 324002254 Screw
3 08752106 Spring washer
4 D269000701 Plate
5 07141017 Hexagon bolt
6 08131015 Safety nut
7 D2690012 Rubber holding plate
8 D2690010 D2690010
9 D2690013 Rubber holding plate
10 D2690011 D2690011
11 D2690009 Rubber holding plate
12 D2690008 Sealing rubber
13 D269000702 Plate
14 D2690006 Rubber holding plate
15 D2667024 End cover
16 83620473 Rubber
17 08511021 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
