Каталог запасных частей к технике: BOMAG BM1300-30-2. Feeding boom belt

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

2

2

3

3

3

3

3

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

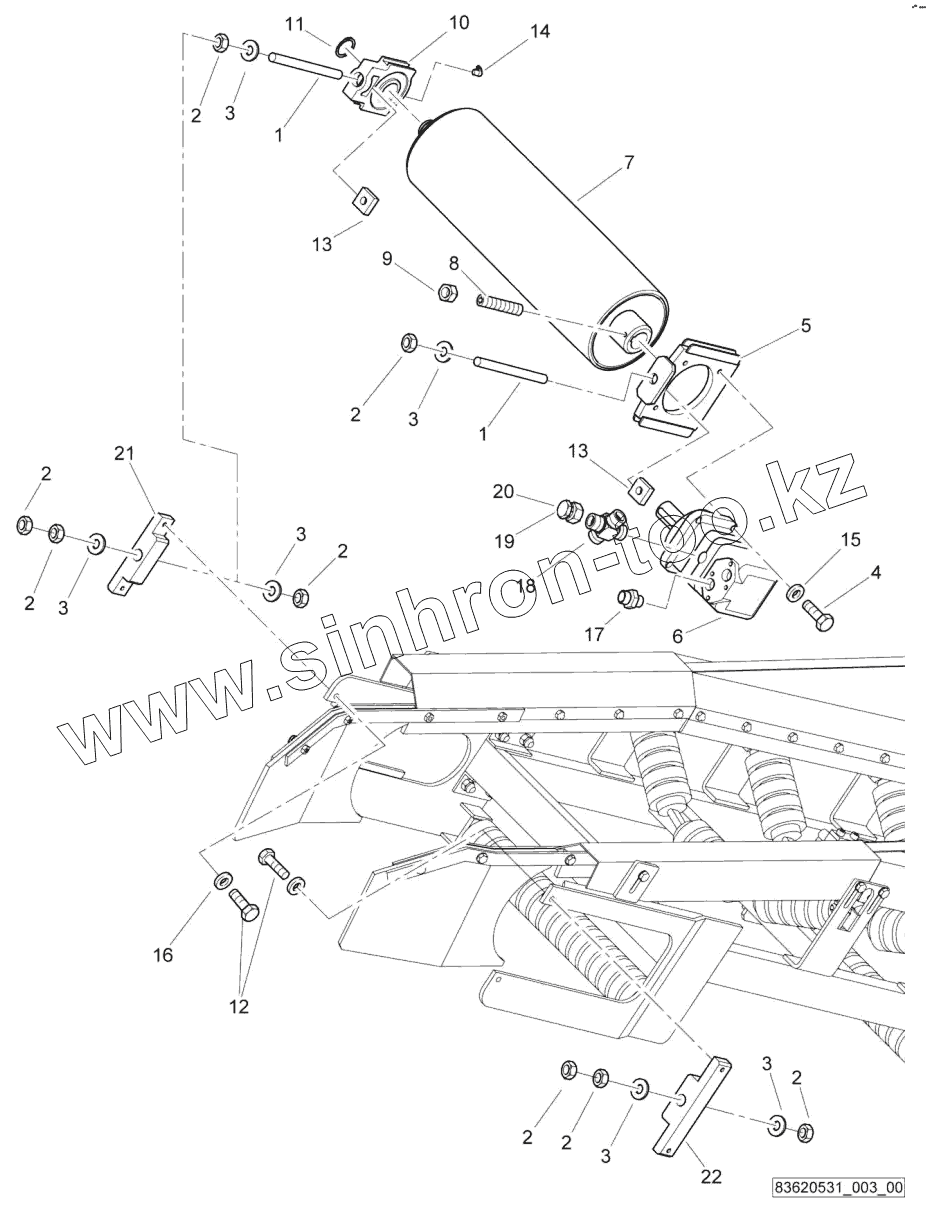

Позиция на иллюстрации	Заводской номер детали		Название детали
1	324152018		Threaded rod
2	08111825		Hexagon nut
3	08752180		Spring washer
4	07141242		Hexagon bolt
5	D2321008		Pillow block
6	330050110		Hydraulic motor
7	D2321010		Tension roller
8	324043207		Screw
9	08111016		Hexagon nut
10	326009032		Pillow block
11	09212400		Circlip,external
12	07141440		Hexagon bolt
13	D2322009		Plate
14	348040021		Grease nipple
15	08752130		Spring washer
16	08752140		Spring washer
17	05540051		Double-ended union
18	05543011		Socket
19	05542704		Plug
20	05545022		Cap nut
21	D232201314		Locking plate
22	D232201315		Locking plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
