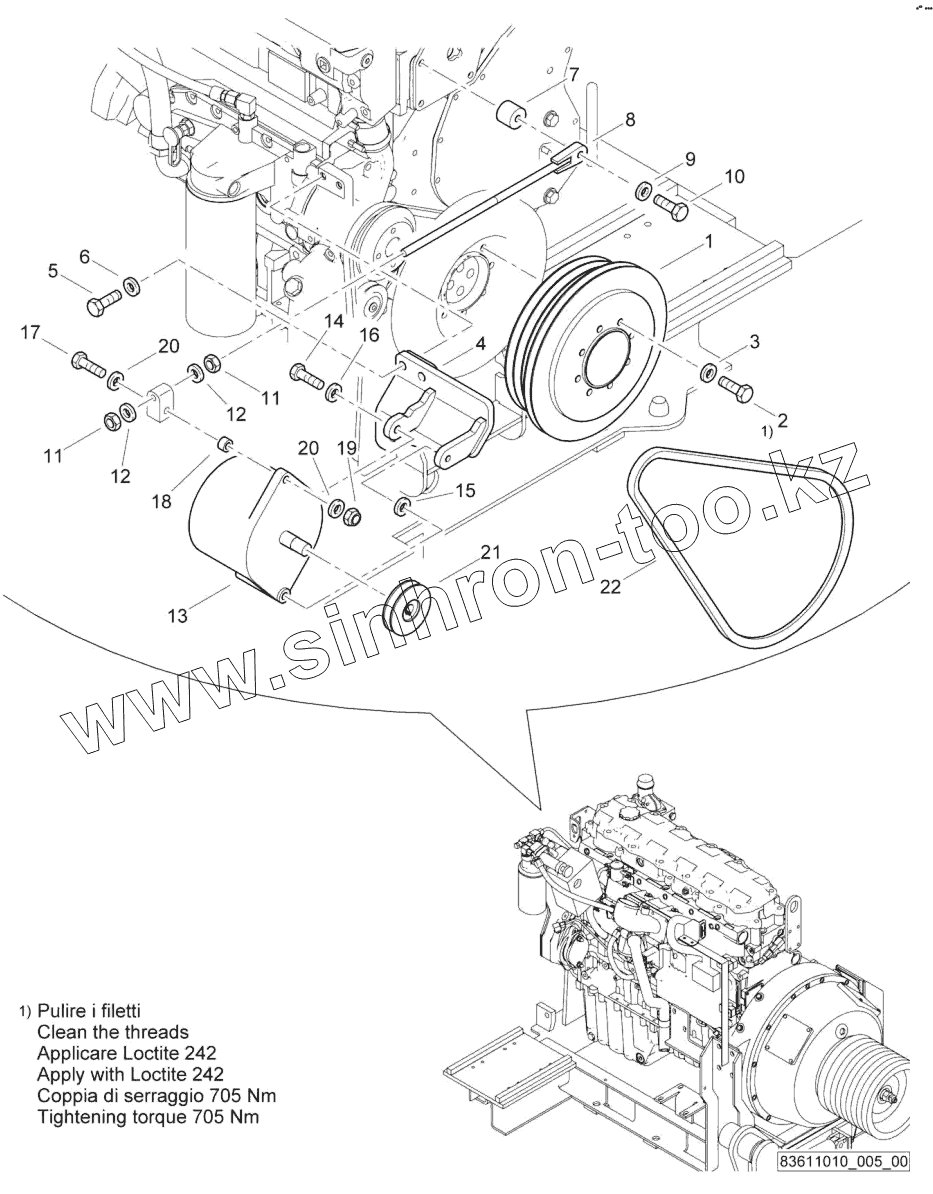

Каталог запасных частей к технике: BOMAG BM1300-30-2. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 83624860 Belt pulley, engine
2 07131064 Hexagon bolt
3 08752106 Spring washer
4 83611045 Generator support
5 07141044 Hexagon bolt
6 08752106 Spring washer
7 D2670016 Draw bar
8 D2670039 Spacer bush
9 07131032 Hexagon bolt
10 08511021 Washer
11 08111218 Hexagon nut
12 08511324 Washer
13 332147526 Alternator
14 07131064 Hexagon bolt
15 08511021 Washer
16 08752106 Spring washer
17 07141052 Capscrew, hex head
18 D2670031 Spacer bush
19 08131015 Safety nut
20 08511021 Washer
21 83624605 Belt pulley
22 06312303 V-belt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
