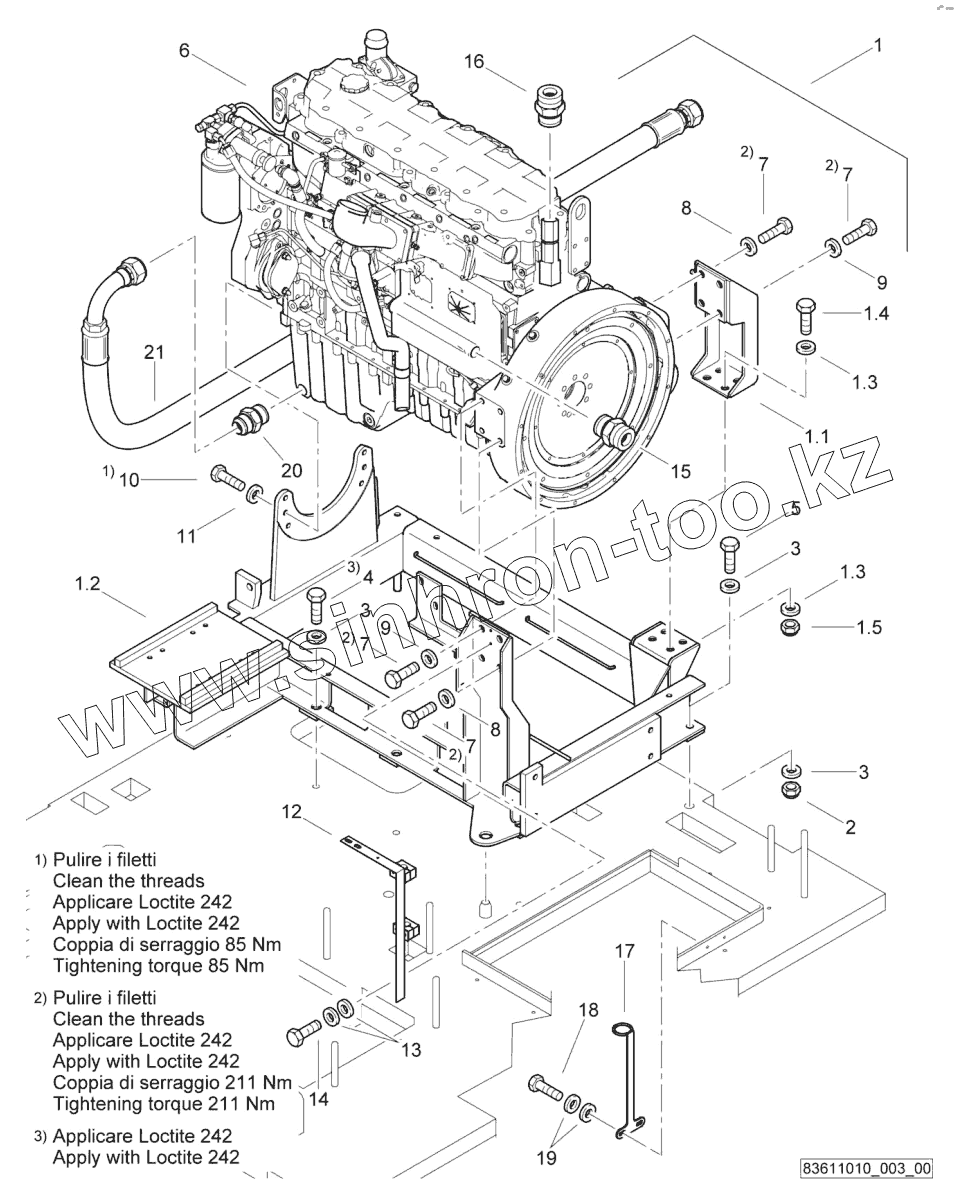

Каталог запасных частей к технике: BOMAG BM1300-30-2. Engine

Тип техники

Марка

Модель

Схема

1

1.1

1.2

1.3

1.3

1.4

1.5

2

3

3

3

4

5

6

7

7

7

7

8

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	83611020		Frame
1.1	83611022		Support,engine/motor
1.2	83611042		Frame
1.3	08511730		Washer
1.4	07141648		Hexagon bolt
1.5	08131007		Safety nut
2	08131007		Safety nut
3	08511730		Washer
4	07131615		Hexagon bolt
5	07131648		Hexagon bolt
6	332016049		Diesel engine
7	07141640		Hexagon bolt
8	08752170		Spring washer
9	08511730		Washer
10	07131240		Hexagon bolt
11	08752130		Spring washer
12	D2670007		Bow
13	07140633		Hexagon bolt
14	08751064		Spring washer
15	05540094		Socket
16	322105959		Nipple
17	D2670010		Pillow block
18	07140820		Hexagon bolt
19	08752084		Spring washer
20	05540094		Socket
21	05552863		Hose assy.ac.WN3111

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
