Каталог запасных частей к технике: BOMAG BM1300-30-2. E51-Generator 230V/50Hz

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

22

23

23

24

25

26

27

28

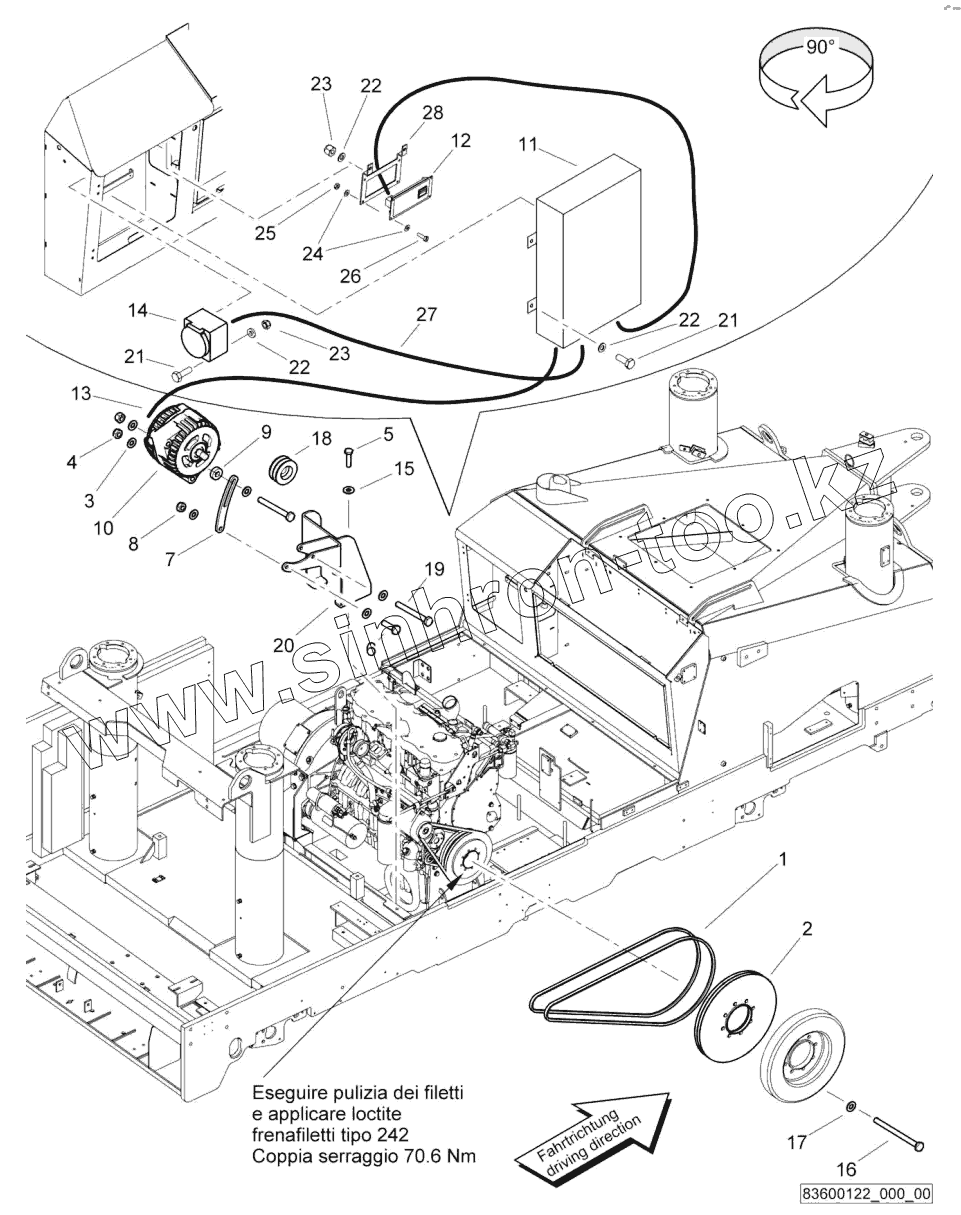

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06312304		V-belt
2	83624620		Belt pulley on engine
3	08511021		Washer
4	08131015		Safety nut
5	07141245		Hexagon bolt
6	324002254		Screw
7	D2670027		Draw bar
8	08111019		Hexagon nut
9	D2670028		Spacer bush
10	05767217		Generator
11	05766979		Controller
12	05766980		Remote control
13	05766981		Wire harness
14	05766982		Socket
15	08752130		Spring washer
16	324008051		Screw
17	08752106		Spring washer
18	83624854		Belt pulley
19	07131052		Hexagon bolt
20	83611065		Generator support
21	07140633		Hexagon bolt
22	08510612		Washer
23	08131001		Safety nut
24	08510307		Washer
25	08110305		Hexagon nut
26	07241700		Socket-head cap screw
27	409022131		Cable
28	83611072		Support
