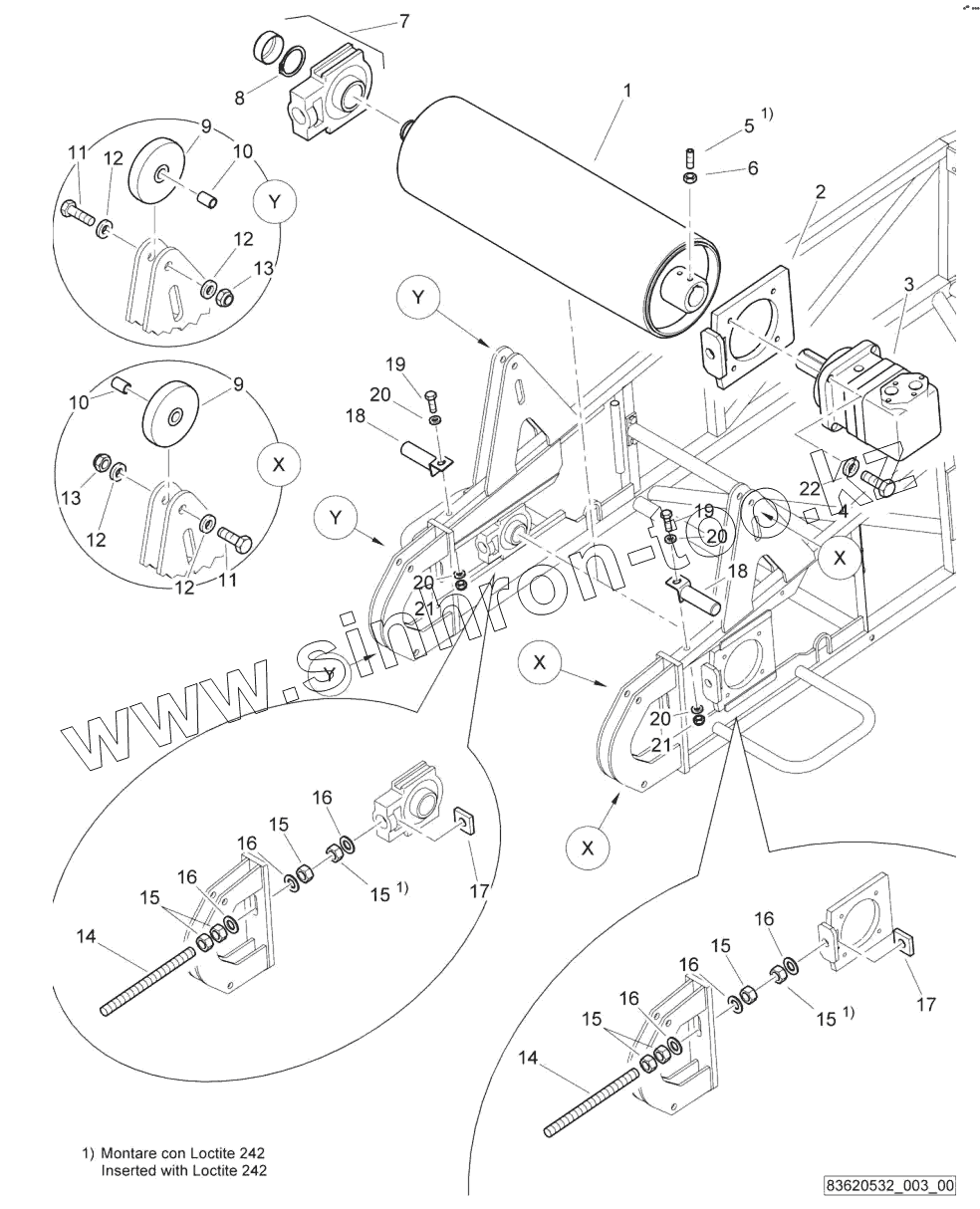

Каталог запасных частей к технике: BOMAG BM1300-30-2. Discharge belt

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
9
9
10
10
11
11
12
12
12
12
13
13
13
14
14
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 D2321010 Tension roller
2 D2321008 Pillow block
3 330050110 Hydraulic motor
4 07141242 Hexagon bolt
5 324043207 Screw
6 08111016 Hexagon nut
8 323050038 Locking ring
9 D2554009 Wheel
10 D2554010 Connecting pipe
11 07131428 Hexagon bolt
12 08511528 Washer
13 08131421 Safety nut
14 324150018 Threaded rod
15 08111825 Hexagon nut
16 08511934 Round anchor plate
17 D2322009 Plate
18 B2690001D Pillow block
19 07141052 Capscrew, hex head
20 08511021 Washer
21 08131015 Safety nut
22 08752130 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
