Каталог запасных частей к технике: BOMAG BM1300-30-2. Discharge belt

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
16
17
18
19
21
22
23
23
24
25
26
27
28

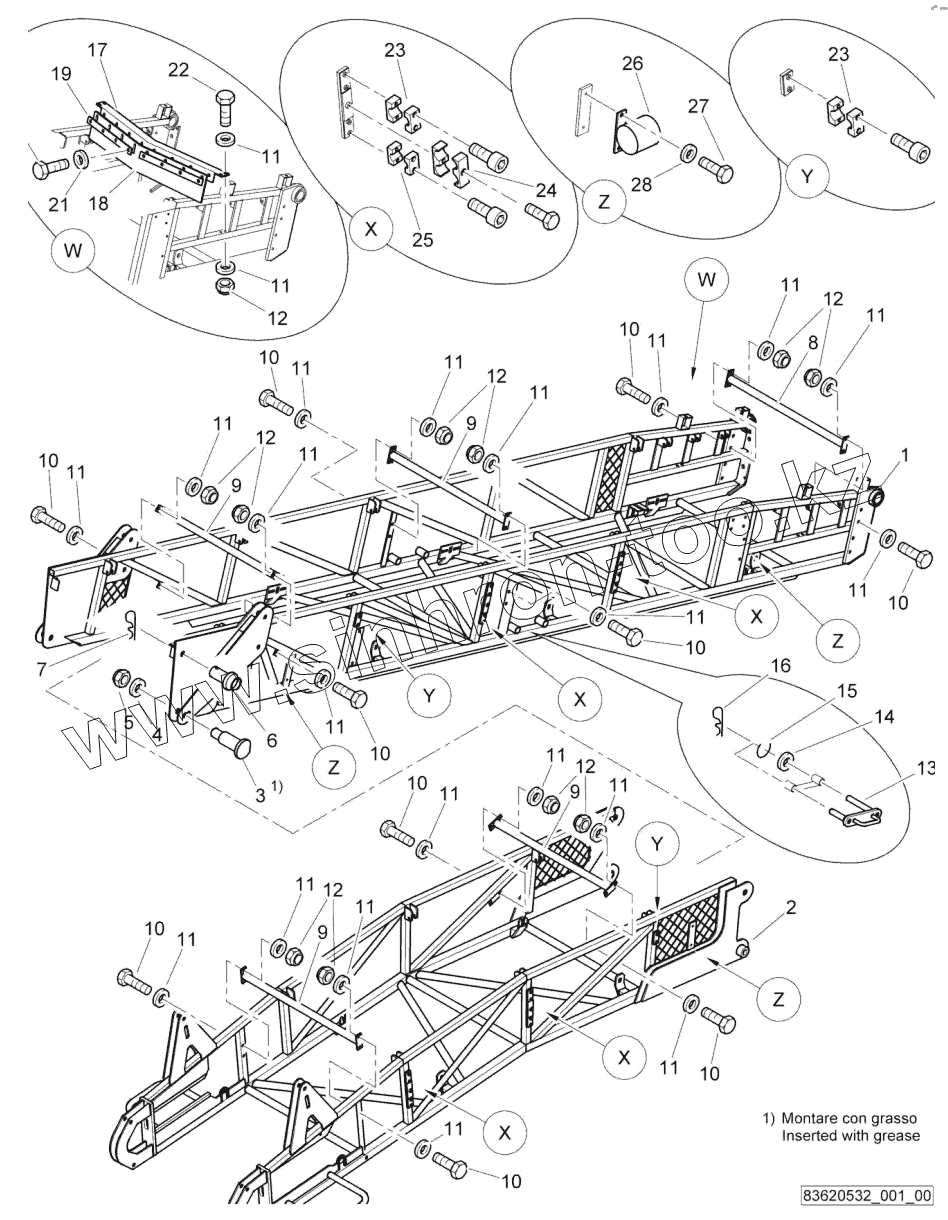

Позиция на иллюстрации Заводской номер детали Название детали
1 D2321034 Frame, fixed
2 D2321030 Frame, movable
3 D2321009 Bolt
4 08621020 Washer
5 324130317 Safety nut
6 D2554008 Bolt
7 323074004 Cotter pin
8 D232103433 Stiffening
9 D232103431 Stiffening
10 07141030 Hexagon bolt
11 08511021 Washer
12 08131015 Safety nut
13 D232103456 Bow handle
14 08512136 Washer
15 323070204 Cotter pin
16 323074002 Cotter pin
17 D232103447 Support comb
18 D232103445 Burr
19 D232103446 Rubber holding plate
20 07141039 Hexagon bolt
21 08752106 Spring washer
22 07131032 Hexagon bolt
23 323086163 Collar
24 323086176 Collar
25 323086180 Collar
26 D2321014 Tube boot
27 07140818 Hexagon bolt
28 08752084 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
