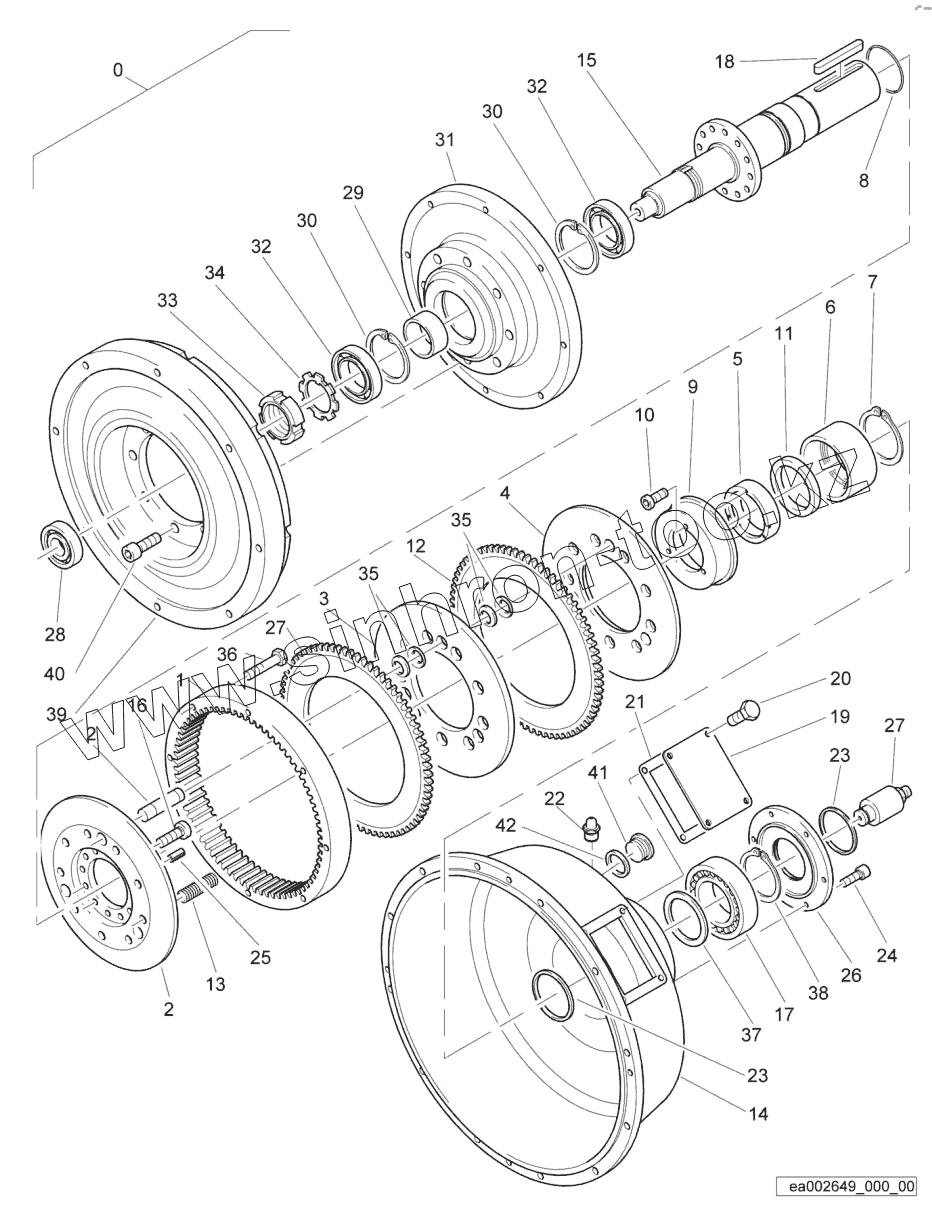

Каталог запасных частей к технике: BOMAG BM1300-30-2. Clutch
333060037
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
27
28
29
30
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 333060037 | 333060037 | Travel clutch | |
| 1 | 05900546 | Ring gear | |
| 2 | 05900582 | Coupling hub | |
| 3 | 05900548 | Inner disc | |
| 4 | 05900583 | Thrust disc | |
| 5 | 05900584 | Piston | |
| 6 | 05900585 | Cylinder | |
| 7 | 09214200 | Circlip,external | |
| 8 | 05900586 | O-ring | |
| 9 | 05900587 | Thrust ring | |
| 10 | 07240505 | Socket-head cap screw | |
| 11 | 05900588 | Grooved sealing ring | |
| 12 | 05900589 | External disc | |
| 13 | 05900555 | Pressure spring | |
| 14 | 05900590 | Clutch housing | |
| 15 | 05900597 | Flanged shaft | |
| 16 | 07241008 | Socket-head cap screw | |
| 17 | 05900591 | Self-alig.roller bearing | |
| 18 | 05900592 | Fitting key | |
| 19 | 05900517 | Cover plate | |
| 20 | 05900519 | Hexagon bolt | |
| 21 | 05900520 | Gasket | |
| 22 | 05900593 | Grease nipple | |
| 23 | 05900563 | Felt strip | |
| 24 | 07240804 | Socket-head cap screw | |
| 25 | 05900594 | Dowel pin | |
| 26 | 05900595 | Cover,bearing | |
| 27 | 05900596 | Pivoted connection | |
| 28 | 05900566 | Ball bearing,grooved | |
| 29 | 05900598 | Coupling sleeve | |
| 30 | 09224400 | Circlip,internal | |
| 31 | 05900599 | Flange,bearing | |
| 32 | 05113311 | Ball bearing,grooved | |
| 33 | 05900600 | Grooved nut | |
| 34 | 05900601 | Securing plate | |
| 35 | 05900537 | Belleville spring | |
| 36 | 07131032 | Hexagon bolt | |
| 37 | 05900602 | Supporting disc | |
| 38 | 09214000 | Circlip,external | |
| 39 | 05900603 | Coupling | |
| 40 | 05900604 | Socket-head cap screw | |
| 41 | 07624220 | Screw plug | |
| 42 | 09331358 | Sealing ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
