Каталог запасных частей к технике: BOMAG BF 300 C S340 TV. S46-Weather protection

Тип техники

Марка

Модель

Схема

2

2

3

3

4

5

7

8

10

10

11

11

13

14

15

16

17

18

19

19

20

21

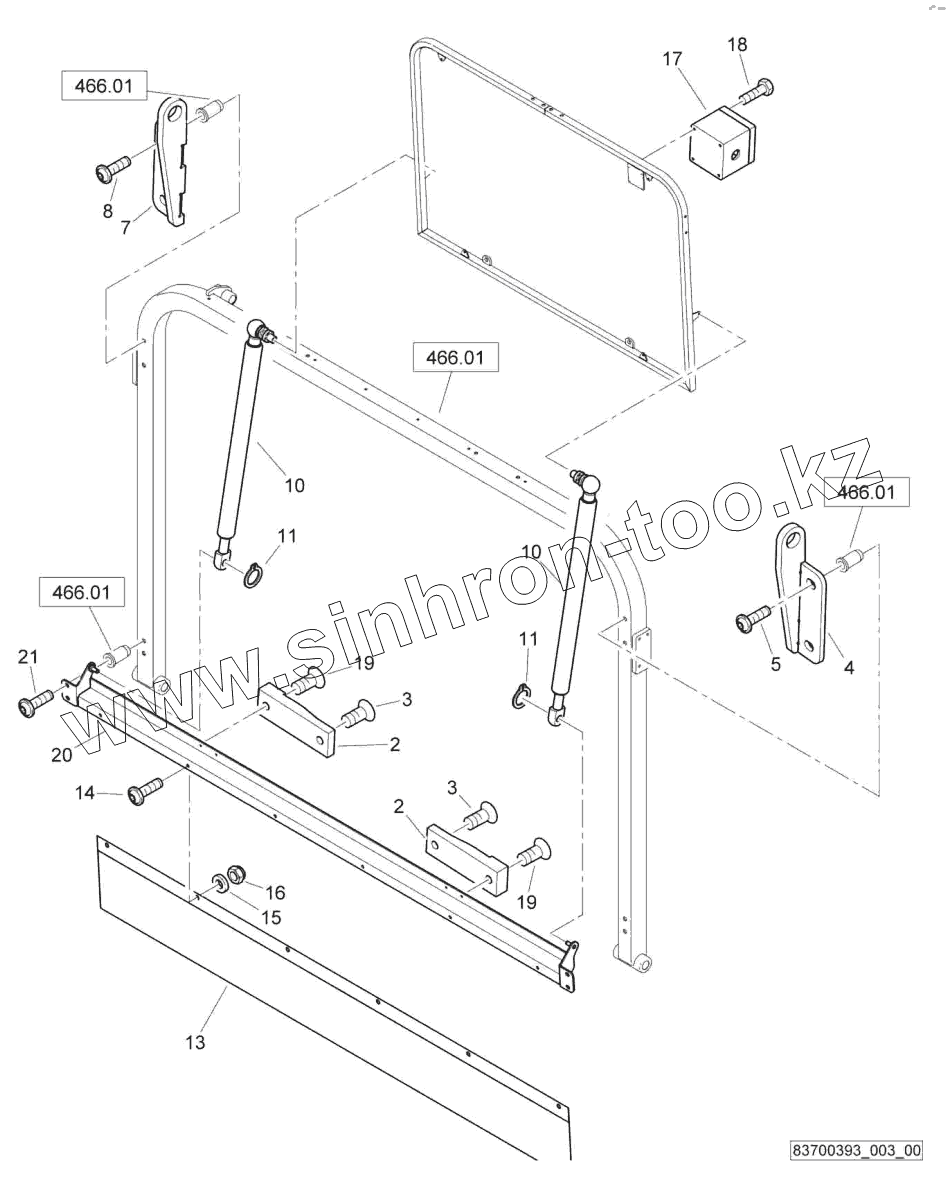

Позиция на иллюстрации	Заводской номер детали		Название детали
2	83701067		Block
3	07320508		Countersunk screw
4	83701300		Pillow block
5	07210825		Lens head screw
7	83701301		Pillow block
8	07210825		Lens head screw
10	05581199		Gas spring
11	09210101		Circlip,external
13	83701449		Canvas hood
14	07210616		Lens head screw
15	08621064		Washer
16	08130611		Safety nut
17	83773101		Control unit
18	324045050		Screw
19	07320512		Countersunk screw
20	83753345		Tie bar
21	07210825		Lens head screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
